Analyse PVT des fluides de gisement

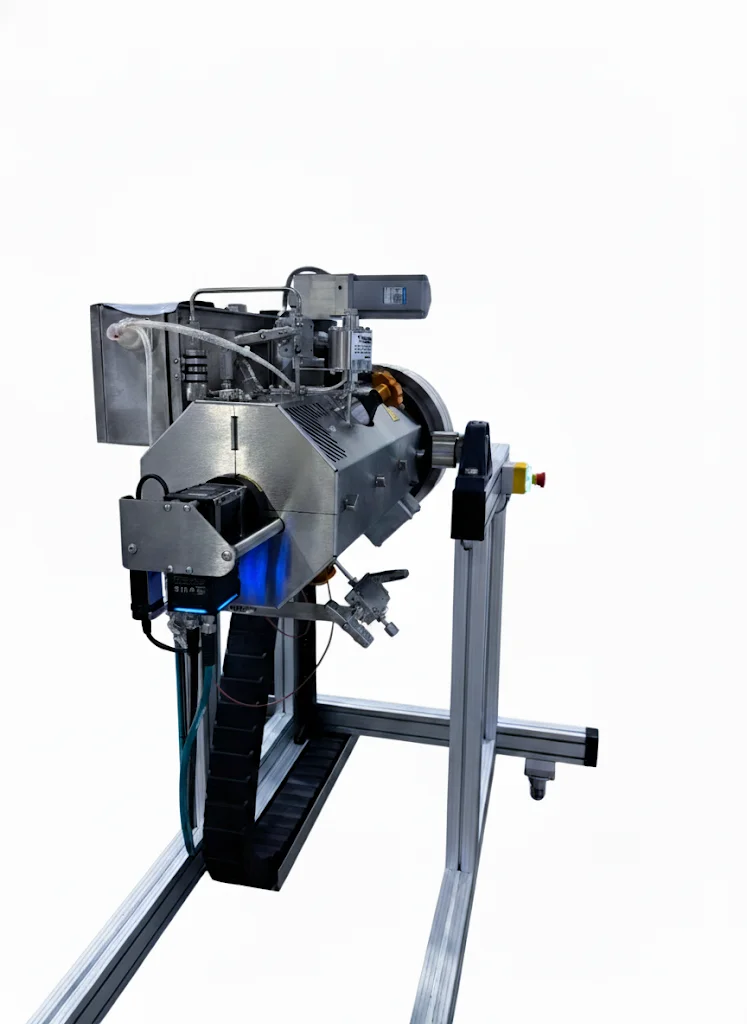

Pour les ingénieurs et chercheurs en génie pétrolier, caractériser le comportement de phase des fluides de réservoir est une étape clé. Nos cellules PVT à visibilité totale permettent de reproduire les conditions de gisement pour observer les phénomènes, de la détermination des points de bulle et de rosée jusqu'à la simulation des procédés de récupération assistée.
01 — Gamme

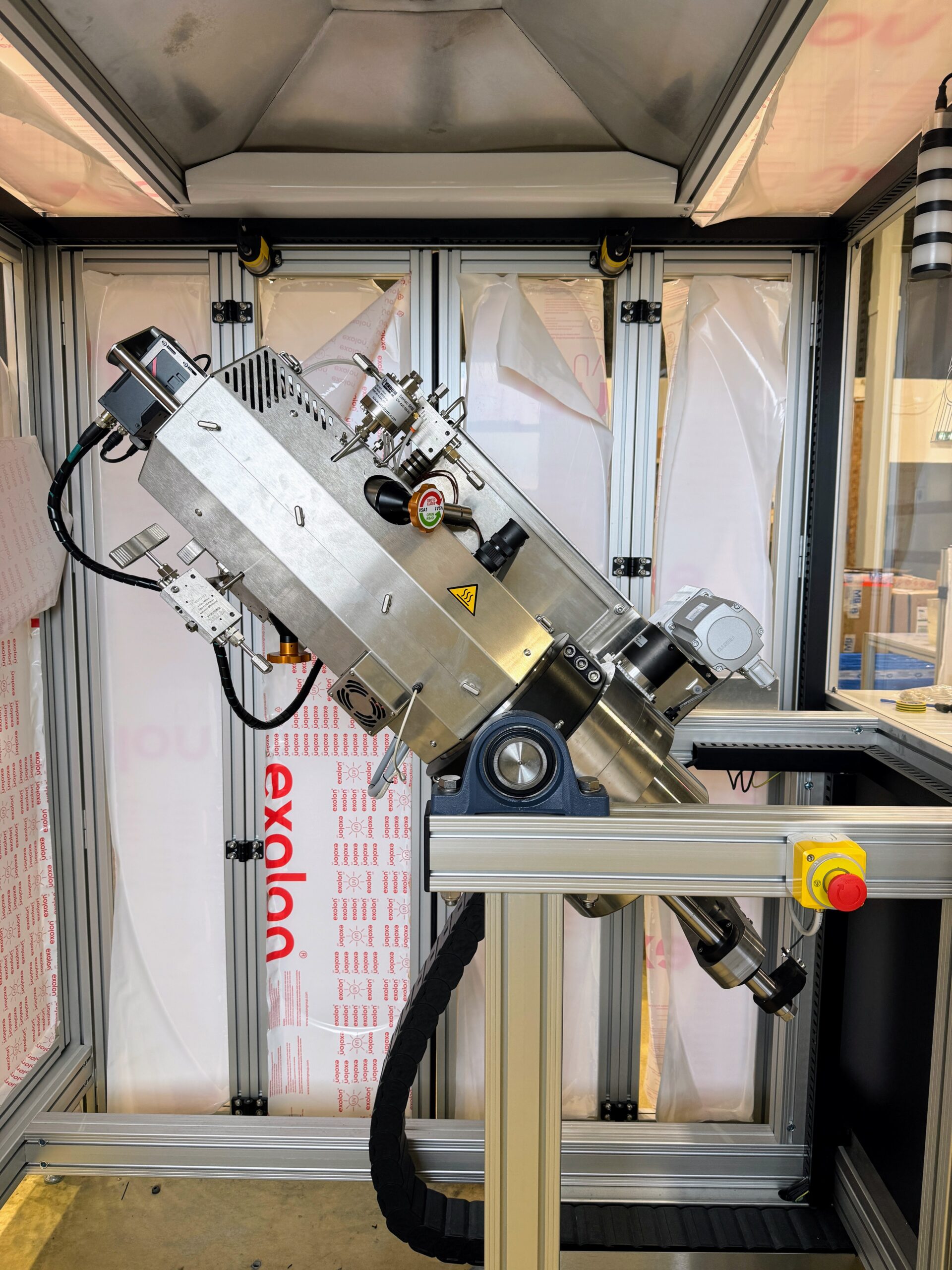

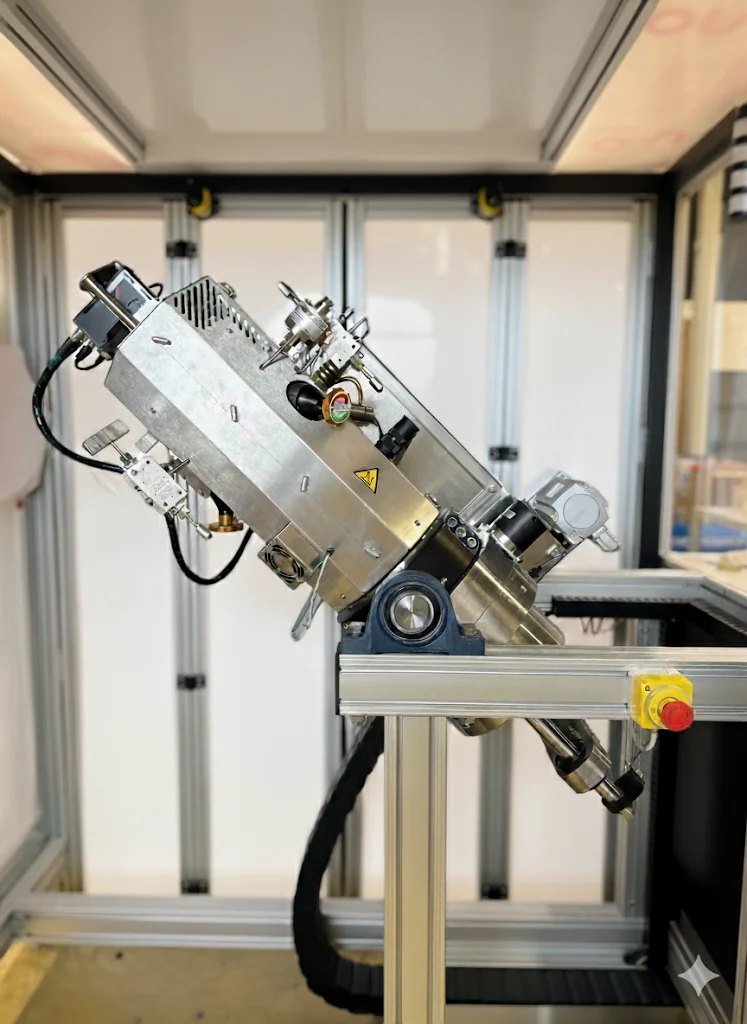

Chaque cellule PVT est un système complet, piloté par un logiciel qui automatise les séquences d'essais et l'enregistrement des données. La configuration est choisie selon le type de fluide, le volume d'échantillon requis, et les conditions de pression et température de l'étude, jusqu'à 2000 bar et 300 °C.
Destinée aux études PVT sur huiles et gaz à condensat lorsque le volume d'échantillon est important. Sa capacité permet une meilleure représentativité et facilite les prélèvements. Elle est conçue pour être compatible avec des fluides corrosifs contenant du CO2 et du H2S.
Volume: 1000 ml (visible). Pression max: 700 bar. Température: ambiante à 200 °C.
Couvrant le même champ d'études que le modèle grand volume, ces cellules sont conçues pour des volumes d'échantillons plus courants ou des essais nécessitant des pressions très élevées. Elles sont également compatibles avec les fluides corrosifs (CO2, H2S).
Volumes: 250 ml, 400 ml, 500 ml. Pression max: 1000 à 2000 bar. Température: ambiante à 200 °C (pour 2000 bar).
Spécifiquement conçue pour les études sur les huiles lourdes et très visqueuses (jusqu'à 5000 cP). Elle intègre un agitateur magnétique adapté et un piston sans joint torique pour une fiabilité maximale. Une détection infrarouge améliore la précision de la mesure du point de bulle (±0,3 bar).
Volume: 200 ml. Pression max: 1000 bar. Température: 200 °C.
Cette variante étend les capacités de la cellule pour huile noire à des conditions de température plus élevées, typiques de certains gisements ou procédés de récupération thermique. Elle conserve les caractéristiques optimisées pour les fluides à haute viscosité.
Volume: 200 ml. Pression max: 1000 bar. Température: 250 °C.
Une configuration optimisée pour les études PVT sur les gaz secs ou humides. L'agencement interne et les volumes sont adaptés pour garantir l'homogénéité de l'échantillon et la précision des mesures sur des fluides de faible densité.
Volume: 250 ml. Pression max: 1000 bar. Température: n.c.
Ce système à double cellule permet de simuler des procédés EOR en injectant des fluides (eau supercritique, gaz, solvants) dans un échantillon d'huile très lourde. Une large fenêtre (Ø 50 mm) offre une excellente visibilité pour observer la mobilisation de l'huile.
Volume: 2 x 20 ml. Pression max: 500 bar. Température: ambiante à 300 °C.
Conçue pour l'enseignement, cette cellule permet aux étudiants de visualiser les principes de la thermodynamique des fluides de gisement. Une caméra numérique facilite l'observation et l'acquisition d'images des transitions de phase pour les travaux pratiques.
Volume: 300 ml (visible). Pression max: 700 bar. Température: ambiante à 180 °C.
Ce module repère le moment où des asphaltènes se forment dans l’huile pendant un essai PVT. Il se branche sur la cellule PVT : aucune cellule à remplacer. Il s’adapte aussi aux cellules déjà en service, y compris celles d’autres fabricants.
02 — Sur mesure

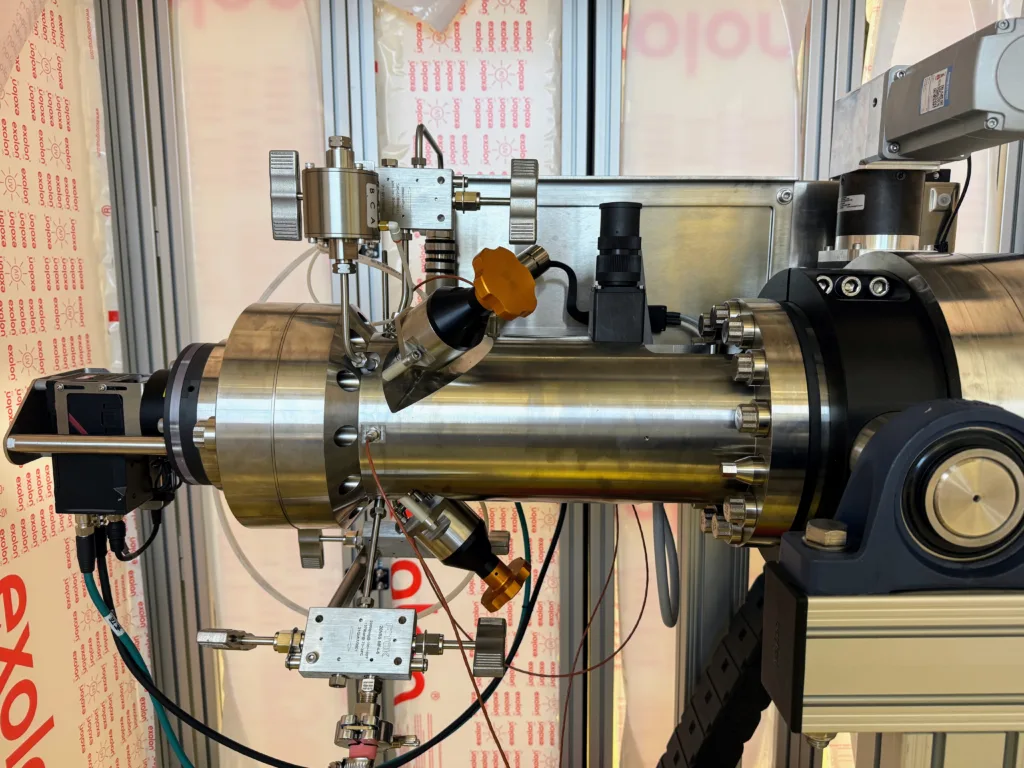

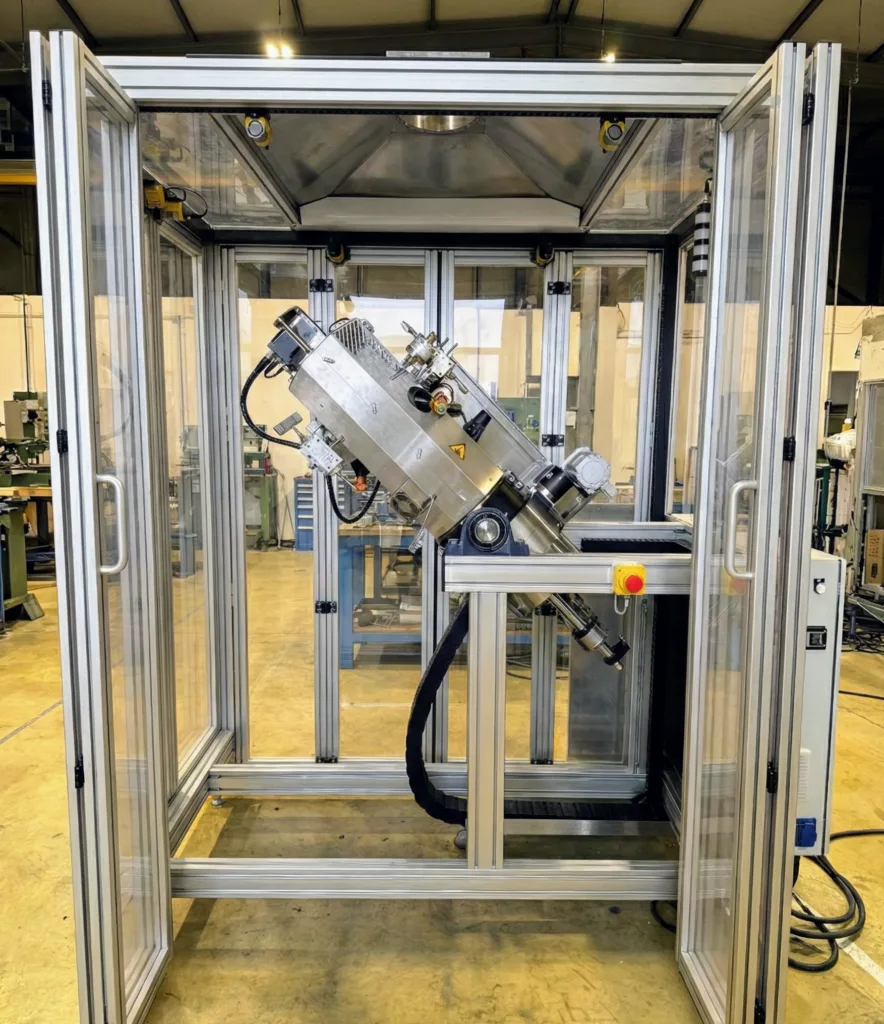

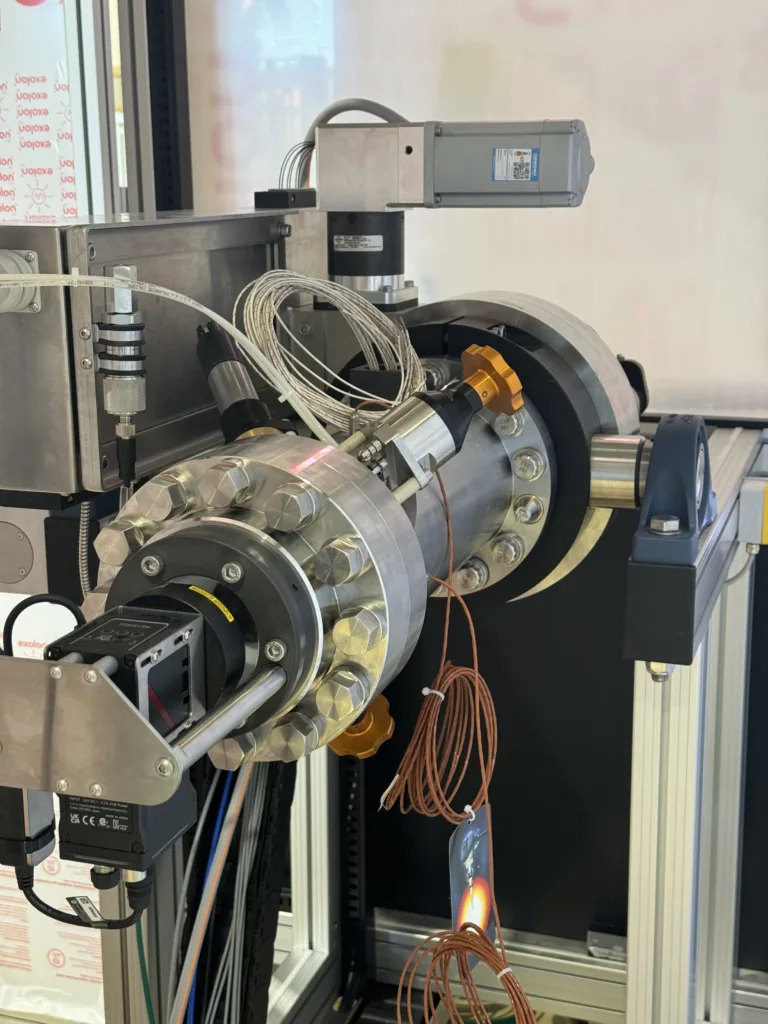

Une étude PVT ne repose pas sur la seule cellule. Nous concevons et fabriquons les équipements qui l’entourent, raccordés pour travailler ensemble, du transfert de l’échantillon à la mesure.
Elles déplacent l’échantillon de fond sans le détendre : le piston flottant maintient la pression, le fluide garde sa composition d’origine.
Il chauffe et agite les bouteilles d’échantillon pour remettre le fluide en une seule phase avant le transfert vers la cellule.
Elle reconstitue le fluide du réservoir à partir de l’huile et du gaz de séparateur, au rapport gaz/huile visé.
Elles déplacent les fluides et pilotent la pression, à débit ou à pression constants, avec une mesure fine des volumes.
Il mesure le gaz libéré à chaque détente, pour établir les rapports gaz/huile de l’étude.
Il mesure la viscosité de l’huile aux conditions du réservoir, au-dessus comme en dessous du point de bulle.
03 — Mesures
Au-delà de la cellule, un laboratoire PVT complet peut être configuré, incluant gazomètres, viscosimètres, densimètres et systèmes de recombinaison pour une caractérisation exhaustive de vos fluides.
Mesure du point de bulle, expansion à composition constante (CCE), vaporisation différentielle et tests de séparateur pour caractériser le comportement du fluide lors de sa production.
Détermination du point de rosée, déplétion à volume constant (CVD) et CCE pour quantifier la formation de liquides (rétrocondensation) dans le gisement et les installations.
Cartographie des transitions de phase liquide-gaz en fonction de la pression et de la température pour sécuriser et optimiser les opérations sur l'ensemble de la chaîne de production.
Visualisation et quantification de l'efficacité de l'injection de fluides pour mobiliser les huiles lourdes et valider les stratégies d'augmentation du taux de récupération.
Pendant la détente, le module détecte l’apparition des premiers solides et enregistre la pression et la température à cet instant. Il fonctionne aussi avec des huiles très sombres.
04 — Notre démarche
Chaque cellule PVT est livrée comme un système clé en main, résultat d'un processus maîtrisé, certifié ISO 9001 et conforme aux réglementations applicables comme la Directive Équipements Sous Pression (DESP).
Notre bureau d'études (mécanique, instrumentation, automatisme) échange avec vous pour définir la configuration et les performances de la cellule PVT adaptées à vos fluides, vos essais et votre environnement de laboratoire.
La fabrication est réalisée en France, dans nos ateliers. Chaque système subit des tests d'acceptation en usine (FAT) en votre présence ou à distance, validant sa conformité au cahier des charges avant toute expédition.
Nos équipes assurent l'installation sur site et la formation de vos opérateurs à l'utilisation du matériel et du logiciel. Nous assurons ensuite la maintenance préventive, curative et les évolutions futures de votre équipement.
Pour aller plus loin, découvrez nos solutions pour la dynamique des fluides & comportement de phase, les géosciences & étude du sous-sol ou nos systèmes d'injection HPHT. Consultez aussi notre FAQ.
Ils nous font confiance
05 — FAQ
La répétabilité de la mesure dépend de la configuration de la cellule. Elle peut atteindre ±0,3 bar (±0,03 MPa) sur la cellule 'huile noire', qui utilise une détection infrarouge pour une plus grande sensibilité, et se situe autour de ±0,35 bar pour le modèle grand volume (1000 ml).
Nos cellules sont conçues pour ces cas. Pour les huiles très visqueuses (jusqu'à 5000 cP), la cellule 'huile noire' est dotée d'un agitateur magnétique spécifique et d'un piston sans joint torique. Pour les fluides contenant H2S ou CO2, les modèles 'visibilité totale' sont fabriqués avec des matériaux compatibles.
Le logiciel de pilotage est conçu pour automatiser les séquences d'essais les plus courantes, comme les expansions à composition constante (CCE) ou les déplétions à volume constant (CVD). Il assure la régulation, la mesure et l'enregistrement en continu de la pression, du volume et de la température.
Oui, l'observation directe est un point clé de notre gamme. Toutes les cellules sont à 'visibilité totale' grâce à une fenêtre en saphir. La cellule EOR dispose d'une fenêtre de grand diamètre (50 mm) et le modèle pédagogique est équipé d'une caméra numérique pour l'enregistrement vidéo.
Oui. Le module se raccorde à la cellule sans la modifier. Nous l’adaptons à nos cellules comme à celles d’autres fabricants.
Discutons de vos fluides et des essais que vous devez mener. Notre bureau d'études vous aidera à définir la configuration la plus pertinente pour vos applications.
