Skid d’Injection HP pour Oxydation en Eau Supercritique en Microgravité
Pour un consortium de recherche aérospatiale, nous avons conçu et fabriqué un skid fluidique compact destiné à une expérience d’oxydation en eau supercritique (SCWO).
L’équipement assure l’injection précise et la régulation de trois fluides jusqu’à 330 bar dans un environnement de microgravité, où les solutions technologiques standards sont inopérantes.
Le défi : une injection stable quand la gravité disparaît
L’oxydation en eau supercritique est un procédé prometteur pour le traitement de déchets organiques en milieu confiné. Elle requiert l’injection contrôlée de réactifs dans une chambre portée à haute pression et haute température. Le défi de ce projet était de concevoir un système d’injection capable de fonctionner de manière fiable dans un laboratoire embarqué, en l’absence de gravité.
Dans un tel environnement, les principes de base de la gestion des fluides sont caducs : – Les réservoirs à surface libre sont inutilisables, car les liquides ne sédimentent pas. – La moindre bulle de gaz non maîtrisée peut bloquer un circuit ou fausser une injection. – Les pompes doivent garantir un débit stable et sans pulsation, quelle que soit leur orientation.
Le matériel de laboratoire standard, qui s’appuie implicitement sur la gravité, n’est pas une option. Il fallait une architecture pensée dès l’origine pour un contrôle positif de chaque millilitre de fluide.
Notre approche sur mesure
Face à ces contraintes, notre bureau d’études a développé une architecture fluidique entièrement déterministe.
1. Stockage sous pression positive et sans surface libre
Le premier verrou est le stockage des fluides. Nous l’avons résolu en utilisant trois réservoirs à vessie de 200 mL. Une pression de gaz (air comprimé jusqu’à 10 bars) appliquée à l’extérieur de la vessie en Viton force le liquide à sortir du réservoir, assurant une alimentation stable des pompes, indépendamment de l’orientation du skid. Cette approche élimine tout contact entre le gaz de pressurisation et le fluide process.
2. Injection précise par pompes à seringue dédiées

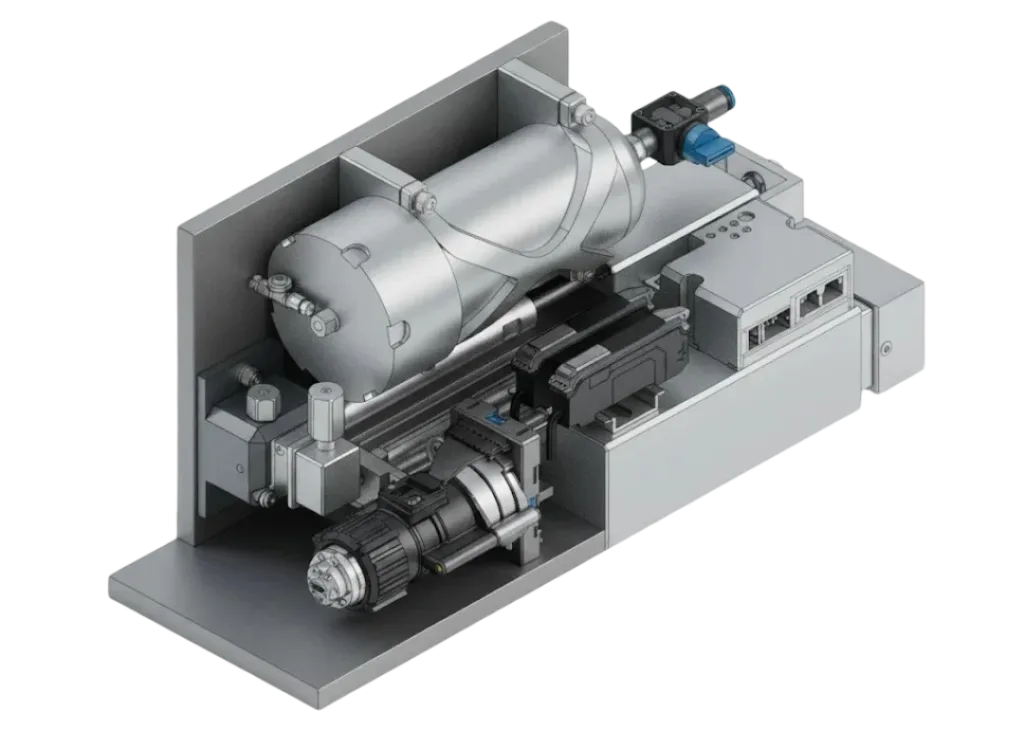

L’injection est assurée par quatre pompes à seringue haute pression, chacune ayant un rôle défini : une pour l’éthanol, une pour le peroxyde d’hydrogène, une pour l’eau pure (utilisée pour la dilution et le rinçage), et une quatrième dédiée au pilotage du régulateur de pression. Ces pompes volumétriques garantissent un débit parfaitement continu et programmable jusqu’à 330 bar, un critère essentiel pour maîtriser la stœchiométrie de la réaction. Chaque pompe est asservie en pression pour couper son moteur en cas de surpression, assurant la sécurité intrinsèque du système.
3. Régulation de pression et gestion système intégrée
Maintenir une pression stable dans le réacteur est aussi critique que de contrôler l’injection. Un régulateur de contre-pression à dôme est installé en sortie de réacteur. Plutôt que de le piloter avec une source de gaz, potentiellement limitée dans l’environnement cible, nous avons opté pour un pilotage hydraulique. La quatrième pompe à seringue applique une pression de consigne précise au dôme du régulateur, offrant une régulation fine et autonome. Une vanne rotative 4 positions, pilotée par l’automate, gère les séquences de rinçage des lignes, une fonction indispensable à la fiabilité et la sécurité d’un équipement manipulant des fluides réactifs.
Transférabilité et projets futurs
Le savoir-faire développé sur ce skid est directement applicable à d’autres domaines confrontés à des contraintes d’injection de précision en environnement non-standard.
- Chimie en flux continu : Pour les pilotes de laboratoire ou les unités de production de chimie fine, où la précision stœchiométrique et un débit sans pulsation sont nécessaires pour garantir la sélectivité d’une réaction dans des micro-réacteurs ou des réacteurs tubulaires.
- Géosciences : Pour les expériences de balayage de carottes en bancs HPHT, où le système peut être adapté pour injecter des saumures, des polymères ou du CO₂ supercritique avec un contrôle fin du débit et de la pression.
- Systèmes embarqués (naval, sous-marin) : Pour tout système de dosage ou de traitement chimique à bord, où l’équipement doit rester opérationnel et sûr malgré le roulis, le tangage et les vibrations.
Spécifications techniques
- Pression de service : 330 bar
- Nombre de lignes d’injection : 3 (H₂O₂, H₂O, Éthanol)
- Volume par pousse-seringue : 3,5 mL
- Plage de débit d’injection : 1 µL/min à 100 µL/min
- Volume des réservoirs de stockage : 3 x 200 mL
- Matériaux en contact avec les fluides : Acier inoxydable 316, PEEK
- Raccordements process : Type 1/16″ à faible volume mort
