Banc de Vieillissement HPHT 1380 bar : Simulation de Conditions Extrêmes pour Ciments et Fluides

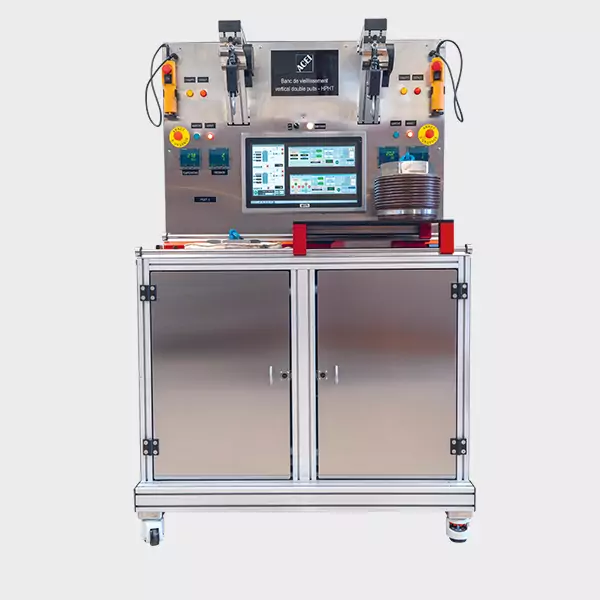

Pour un acteur majeur du secteur de l’énergie (Service Fluides & Ciments), IRIAN MECATRONICS a développé une solution de test capable de simuler les conditions de fond de puits sur de longues durées. Le défi consistait à maintenir des conditions extrêmes de pression et de température de manière autonome et sécurisée. Nous avons conçu un banc de vieillissement double puits clé en main, alliant précision de régulation et ergonomie d’utilisation.
Défis de la Simulation Longue Durée en Environnement Géosciences
La validation des formulations de fluides et de ciments pour l’industrie nécessite de reproduire fidèlement les contraintes géologiques, souvent sur des périodes prolongées. Pour ce projet, le laboratoire client faisait face à plusieurs impératifs critiques :
Conditions Extrêmes et Stables : La nécessité d’atteindre et de maintenir une pression de service de 1380 bar (20 000 PSI) et une température de 300°C sans fluctuation.
Productivité et Parallélisation : Le besoin de tester deux échantillons simultanément mais avec des paramètres de régulation indépendants pour optimiser les campagnes de recherche.
Sécurité Opérationnelle : La gestion de tests de vieillissement implique souvent un fonctionnement sans surveillance humaine constante. La sécurité des équipements face aux surpressions ou aux emballements thermiques est donc un prérequis non négociable.
Conception HPHT : Sécurité Passive et Ergonomie Avancée
Plutôt que de proposer un simple autoclave, IRIAN MECATRONICS a conçu une station de travail complète où chaque choix technique vise à faciliter le quotidien des chercheurs tout en garantissant l’intégrité des essais.
Architecture de Régulation Hybride : Pour garantir une stabilité parfaite à 1380 bar, nous avons opté pour une régulation de pression par pompes seringues couplées à des vannes de contre-pression (back pressure valves). Ce choix permet une compensation ultra-fine des variations de volume liées à la température, assurant que la pression de consigne reste figée tout au long du cycle de vieillissement.

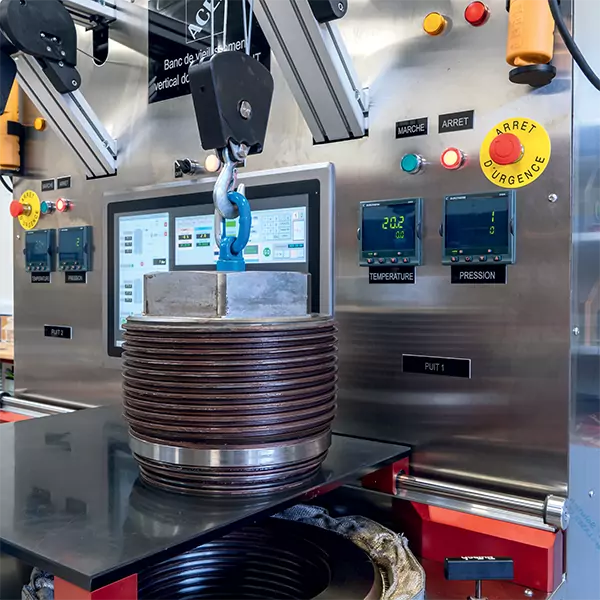

Ergonomie « Zéro Effort » : Les bouchons de cellules haute pression sont traditionnellement lourds et difficiles à manipuler. Nous avons intégré un système d’ouverture sécurisée par contrepoids. Cela supprime le besoin de palans ou d’outils de levage externes, réduisant la pénibilité pour les opérateurs et les risques de mauvaise manipulation lors des chargements fréquents.
Gestion Thermique Homogène : Au-delà de la chauffe, la maîtrise de la descente en température est cruciale pour figer les états des matériaux. L’intégration d’un système de « double cooling » dans chaque puits assure un refroidissement rapide et homogène, permettant une analyse post-test plus fiable.
Autonomie et Connectivité : Le système offre une flexibilité totale grâce à un double mode de pilotage : autonome via un Panel PC tactile intégré pour une utilisation immédiate en laboratoire, ou pilotable à distance via PC externe pour une intégration dans des protocoles de supervision plus larges.
