Générer un débit de référence stable sur une plage de 1 à 5500 : banc d'étalonnage pour compteurs d'eau
Pour un fabricant d'équipements de comptage, IRIAN Mecatronics a conçu et fabriqué un banc d'étalonnage de compteurs d'eau. L'équipement génère un débit de référence d'une précision métrologique constante sur une plage de 1 à 5500, à température normée et stable.
01 — La question de recherche
Générer un débit de référence stable et précis sur une très large plage dynamique
Générer un débit stable et connu avec une grande exactitude est un défi classique en métrologie. La difficulté croît de manière exponentielle avec la plage dynamique requise, car les technologies optimisées pour les très faibles débits sont fondamentalement différentes de celles nécessaires aux débits élevés.
Ce projet visait à valider des compteurs d'eau à usage fiscal sur l'intégralité de leur plage de fonctionnement, de 1 L/h à 5500 L/h, avec un seul et même banc. Une pompe standard est ici dans une impasse : dimensionnée pour le débit maximal, elle manque de précision et de stabilité à très bas régime ; conçue pour la finesse des faibles débits, elle est incapable d'atteindre la puissance requise.
Comment garantir une précision métrologique constante sur une plage de débit de 1 à 5500, tout en maîtrisant la stabilité thermique du fluide de test ?
02 — Notre démarche
Notre démarche : du verrou physique au principe de conception
Pour répondre au besoin, notre bureau d'études a analysé les trois verrous physiques interdépendants : la génération de débit sur une plage étendue, la maîtrise de la température, et la compensation de la déformation sous pression. Chaque choix de conception découle directement de ces contraintes.
-
Assurer la précision sur une dynamique de 1 à 5500

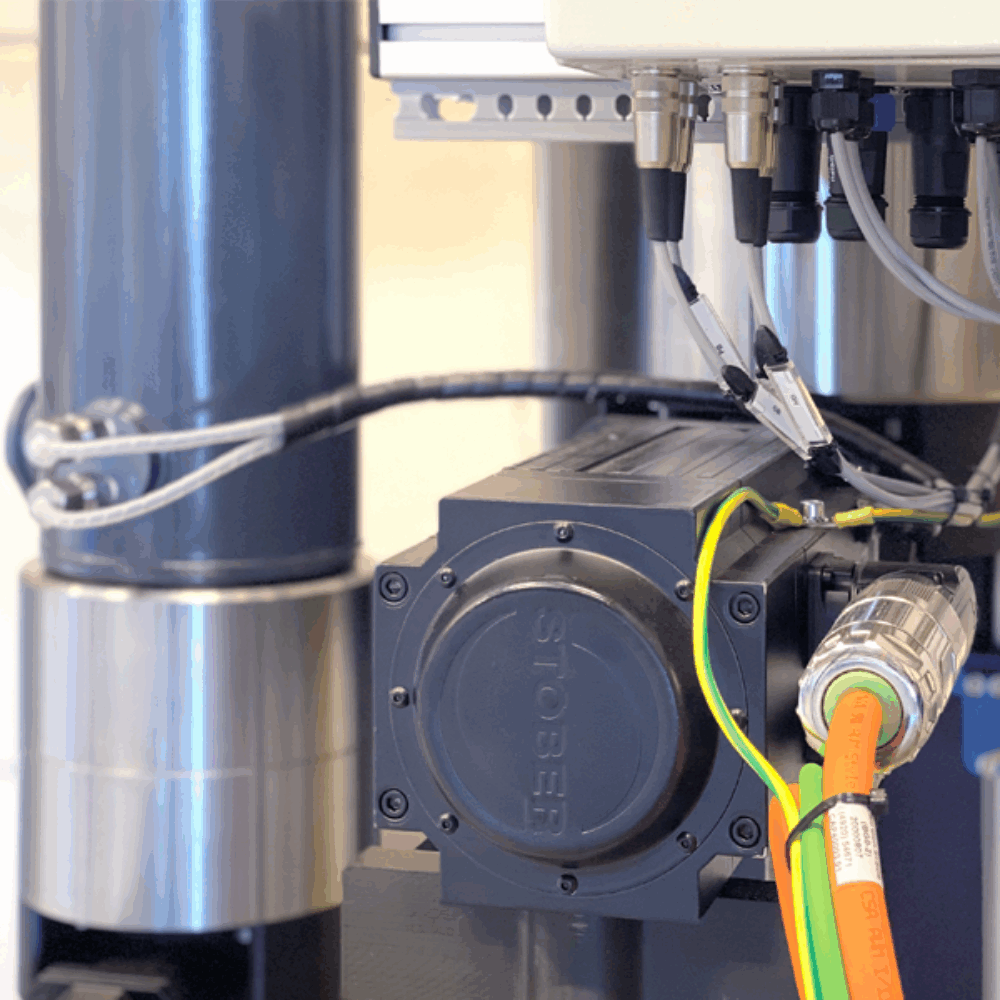

Pour garantir une linéarité parfaite du quasi-goutte-à-goutte (1 L/h) au plein débit (5500 L/h), nous avons écarté la pompe unique. Notre architecture modulaire utilise des actionneurs spécialisés pour différentes sous-plages de débit. L'utilisateur dispose ainsi d'un seul banc pour toute la gamme de tests, sans compromis sur la précision.
-
Maîtriser la stabilité thermique du fluide
Les protocoles de test à +25°C et +50°C imposent des changements rapides. Pour contrer la forte inertie thermique des pompes, nous avons conçu un système de thermorégulation active par échange thermique. Il chauffe et refroidit le circuit, réduisant le temps de stabilisation de 50°C à 25°C à moins de 10 minutes et maximisant la productivité du banc.
-
Compenser la déformation du circuit sous pression
La mise en pression jusqu'à 25 bars déforme élastiquement les corps de pompe, ce qui fausse le volume délivré. Plutôt qu'un surdimensionnement coûteux, nous avons modélisé cette déformation. Un algorithme de correction en temps réel compense l'effet physique, garantissant l'exactitude du volume injecté quelle que soit la pression.
03 — Au-delà de ce projet
Votre besoin est proche ? Ce qui resterait, ce qui changerait.
Pharmacie / Biotechnologies
Pour le dosage précis de réactifs dans des bioréacteurs, le principe de la double pompe pour la dynamique et la régulation thermique par double enveloppe seraient conservés. Les matériaux (inox 316L, PEEK) et la conception sanitaire (NEP/SEP) seraient adaptés aux exigences BPF/GMP.
Aéronautique / Automobile
Pour tester des injecteurs ou pompes à carburant sur différents régimes, l'architecture modulaire, la régulation thermique et la compensation de pression resteraient pertinentes. Les fluides (kérosène) et les normes de sécurité (ATEX) imposeraient des matériaux et joints spécifiques.
Géosciences / Captage CO2
Pour l'injection contrôlée de fluides (CO2 supercritique) dans des roches, le principe de la double pompe pour la dynamique et la compensation de déformation sous haute pression sont directement transposables. La conception évoluerait pour des pressions et températures bien plus élevées, avec des matériaux comme l'Hastelloy.
04 — Fiche technique
Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.
Afficher les caractéristiques · 1 L/h à 5500 L/h · 25 bar · +25°C et +50°C
| Plage de débit | 1 L/h à 5500 L/h |
|---|---|
| Pression de service maximale | 25 bar |
| Consignes de température de test | +25°C et +50°C |
| Temps de refroidissement (50°C à 25°C) | < 10 minutes |
IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.
Découvrir la sociétéIls nous font confiance
05 — FAQ
Questions fréquentes
Comment adapter ce banc d'étalonnage pour des fluides corrosifs ou visqueux ?
L'adaptation à un autre fluide est au cœur de notre métier. Le principe de l'architecture de pompes modulaires resterait identique. Nous sélectionnerions des matériaux compatibles avec votre fluide (ex: Hastelloy pour des acides, voir notre pompe pour acide sulfurique), et la motorisation serait ajustée à la viscosité. La conception est conforme à la Directive Équipements Sous Pression (DESP), garantissant la sécurité.
Est-il possible d'atteindre des débits plus élevés ou des pressions supérieures avec ce type de générateur de débit ?
Oui, l'architecture est conçue pour être modulaire. Pour d'autres gammes, nous combinons différents corps de pompe et motorisations. Nous avons réalisé des systèmes d'injection de précision atteignant plusieurs milliers de bars. La limite est un arbitrage entre la plage dynamique souhaitée, la pression maximale et le volume total à injecter en continu.
Ce système peut-il être intégré dans une boucle de procédé existante pour une régulation de débit en continu ?
Oui, l'équipement peut être conçu comme un module d'injection à intégrer dans une ligne de production ou un pilote de procédé. L'automatisme serait alors adapté pour communiquer avec votre supervision (SCADA) et fonctionner en continu, par exemple en utilisant un système de pompes alternées pour éviter toute interruption de débit lors du remplissage.
Quelle est la précision de mesure du débit et comment est-elle garantie ?
La précision est un paramètre clé de la conception, qui conditionne le choix de la technologie et de l'instrumentation. Notre certification ISO 9001 encadre ce processus.
