Visualiser la formation d'hydrates en milieu poreux ou agité : réacteur haute pression modulaire à colonne saphir

Pour un leader mondial de l'énergie, IRIAN Mecatronics a conçu et fabriqué un réacteur haute pression sur mesure pour visualiser la formation d'hydrates de gaz. L'équipement permet d'étudier le phénomène à 120 bar en milieu corrosif, avec deux configurations expérimentales interchangeables : milieu poreux statique ou milieu agité.

Client: Un leader mondial de l'énergie
Domaine: Oil & gas, géosciences
Technique: Visualisation de changement de phase, Cinétique de cristallisation

01 — La question de recherche

Comment visualiser et quantifier une cristallisation sous pression dans des conditions d'écoulement variables ?

Étudier la formation et la dissolution de cristaux (hydrates, sels, polymères) sous pression est essentiel pour maîtriser les procédés en chimie, géosciences ou énergie. Le phénomène dépend fortement des conditions locales : température, pression, mais aussi écoulement. Le voir se dérouler sur un volume représentatif, et non à travers un simple hublot, permet de comprendre sa cinétique et de valider les modèles de simulation. C'est un enjeu clé en dynamique des fluides & comportement de phase.

Notre client devait comprendre la formation d'hydrates de CO2 dans deux scénarios : l'un simulant un gisement (milieu poreux statique), l'autre un pipeline (milieu agité). Les réacteurs standards ne proposent pas de visualisation complète sur une colonne, et les cellules saphir existantes sont trop petites pour intégrer l'instrumentation complexe et interchangeable requise. La combinaison de la visibilité totale, de la haute pression, de la résistance à la corrosion et de cette modularité n'existait pas sur catalogue.

Permettre une observation visuelle directe sur toute la hauteur d'une colonne à 120 bar, tout en intégrant deux montages expérimentaux internes radicalement différents et interchangeables, et en résistant à un environnement corrosif.

02 — Notre démarche

Une conception modulaire pour une double problématique expérimentale

Pour répondre à ce besoin, notre bureau d'études a conçu l'équipement autour de quatre principes : une visibilité totale et non déformée, une modularité expérimentale maximale, la compatibilité des matériaux avec les fluides corrosifs, et la sécurité des manipulations.

Garantir une visualisation complète à 120 bar

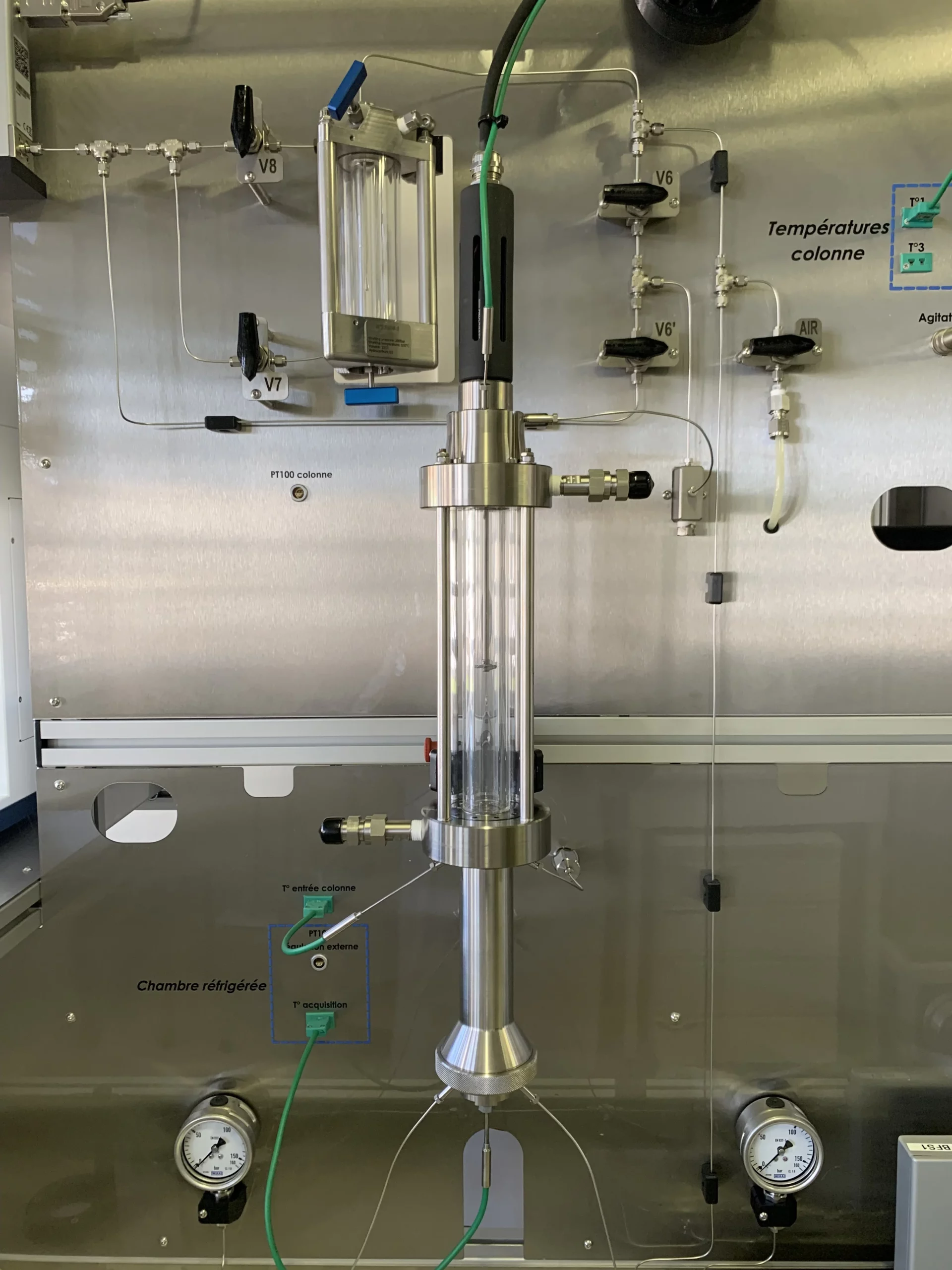

Pour observer la localisation et la cinétique de cristallisation sur 200 mm de hauteur, une cellule métallique à hublots aurait offert une vue discontinue. Nous avons donc construit le réacteur autour d'un tube monolithique en saphir, qui sert de corps à la cellule. Cette approche assure une vue complète et continue, sans déformation optique.
Permettre deux scénarios d'essai dans un même banc

Plutôt que de construire deux bancs distincts, nous avons conçu un équipement modulaire. Le corps de la cellule reste le même, mais deux ensembles supérieurs ('têtes') intégrant l'instrumentation et les actionneurs spécifiques (lit de sable instrumenté ou agitation avec mesure de couple) sont facilement interchangeables. L'investissement est ainsi maximisé.
Assurer la compatibilité chimique et le contrôle thermique

Face à la corrosivité de l'eau salée et du CO2, toutes les parties en contact avec les fluides ont été usinées en titane ta6V et Hastelloy. Pour réguler la température de -10°C à +80°C sans obstruer la vue, une double enveloppe externe a été intégrée, garantissant un contrôle thermique homogène et fiable.
Faciliter les manipulations et la maintenance

Le changement de configuration et le nettoyage imposent des démontages fréquents. Pour rendre ces opérations simples et sûres, l'ensemble de la colonne a été monté sur un support pivotant et verrouillable. L'opérateur peut ainsi basculer l'équipement sans effort pour la vidange, le remplissage ou la maintenance.

03 — Au-delà de ce projet

Votre projet ressemble à celui-ci ?

Chimie fine / Pharmacie

La contrainte commune est de visualiser une cinétique de cristallisation ou de polymérisation pour optimiser un procédé. Le principe de la colonne saphir avec double enveloppe, la modularité et la mesure de couple pour suivre la viscosité resteraient identiques.

Géosciences / Stockage géologique du CO2

Il s'agit ici d'étudier les interactions fluide-roche en conditions de réservoir. La cellule HP avec visualisation et le montage type 'pack de sable' instrumenté seraient conservés, en adaptant les matériaux et les gammes de pression pour accueillir des carottes de roche.

Agroalimentaire / Extraction supercritique

Pour observer l'effet de l'extraction au CO2 supercritique sur une matrice solide, la cellule à visualisation et le contrôle précis de P/T seraient les mêmes. Les matériaux seraient adaptés aux normes sanitaires (Inox 316L, PEEK) et la nettoyabilité optimisée.

04 — Fiche technique

Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.

Afficher les caractéristiques · 120 bar · -10°C à 80°C · 63 cm³

Caractéristiques techniques — Visualiser la formation d'hydrates en milieu poreux ou agité : réacteur haute pression modulaire à colonne saphir
Pression de service	120 bar
Température d'utilisation	-10°C à 80°C
Volume utile de la colonne	63 cm³
Dimensions du tube saphir	Ø 20 mm x 200 mm
Vitesse maximale d'agitation	1500 tr/min
Matériaux en contact fluide	Titane Ta6V, Hastelloy X (sondes)
Instrumentation (configuration pack de sable)	Jusqu'à 4 thermocouples
Instrumentation (configuration agitation)	Mesure de couple en temps réel, thermocouple intégré

IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.

Découvrir la société

Ils nous font confiance

05 — FAQ

Questions fréquentes

Peut-on utiliser ce type de réacteur saphir avec des fluides plus corrosifs comme l'hydrogène sulfuré (H2S) ?

Oui, le principe de la cellule saphir peut être adapté. La principale modification concernerait la sélection des matériaux métalliques en contact avec le fluide, qui passeraient du titane à des superalliages comme l'Hastelloy C276 ou l'Inconel 718, reconnus pour leur résistance au H2S. L'étanchéité et la certification (par exemple ATEX si nécessaire) seraient également étudiées spécifiquement.

Est-il possible d'adapter ce réacteur modulaire pour des pressions beaucoup plus élevées, comme 500 bar ?

Atteindre 500 bar avec un tube saphir monolithique de cette taille devient techniquement complexe et coûteux. Pour de telles pressions, le principe de conception évoluerait : nous nous orienterions probablement vers une cellule métallique en titane ou en superalliage, dans laquelle seraient intégrées une ou plusieurs fenêtres en saphir de plus petit diamètre pour conserver la visualisation.

Votre conception modulaire peut-elle intégrer d'autres types d'internes, comme une boucle de circulation ou des prises d'échantillon ?

Absolument. La modularité est le cœur de cette conception. Le système de 'tête' interchangeable est spécifiquement conçu pour permettre l'intégration d'une grande variété de fonctions. Une tête pourrait par exemple inclure des ports pour une boucle de recirculation externe, des capillaires de prélèvement à différentes hauteurs, ou des sondes optiques (Raman, spectroscopie).

Comment est assurée la fiabilité des mesures de température et de couple dans un système avec des parties interchangeables ?

La fiabilité est assurée par une conception rigoureuse et des procédures de qualification. Chaque tête interchangeable est un ensemble complet et instrumenté, testé et calibré en usine (FAT). Les connecteurs sont robustes et positionnés pour garantir la répétabilité des mesures. La visualisation directe permet en outre de corréler les données (ex: un pic de couple) avec un événement physique observé (ex: une prise en masse).
