Visualiser un changement d'état haute pression en public : cellule de démonstration CO2 supercritique
Pour un grand groupe de l'énergie, IRIAN Mecatronics a conçu et fabriqué une cellule de visualisation haute pression (80 bar) destinée à démontrer la transition du CO2 vers l'état supercritique à un public non spécialiste. Entièrement autonome et portable, l'équipement intègre toutes ses fonctions dans une mallette de transport et garantit une sécurité absolue pour une utilisation en conférence.
01 — La question de recherche
Comment visualiser un phénomène haute pression hors d'un laboratoire, de manière sûre et pédagogique ?
Observer un changement d'état physique ou une réaction chimique sous pression et température contrôlées exige un environnement maîtrisé. Quand cette observation doit avoir lieu hors d'un laboratoire — pour une formation, une démonstration client ou un salon — la difficulté est double : il faut non seulement miniaturiser et rendre autonome l'équipement, mais aussi garantir un niveau de sécurité absolu pour un public non averti.
C'est le défi qu'a présenté notre client : rendre visible et compréhensible la transition du CO2 vers l'état supercritique lors d'une conférence. Les équipements de laboratoire capables d'atteindre ces conditions, comme les cellules d'analyse HPHT, sont généralement fixes, encombrants et dépendants des utilités d'un bâtiment. Ils ne sont ni transportables, ni conçus pour être opérés par un non-spécialiste dans un lieu public.
Concilier la visualisation d'un phénomène haute pression (80 bar) dans un équipement compact et autonome, tout en garantissant un niveau de sécurité absolu pour une utilisation en présence du public.
02 — Notre démarche
Conception d'un outil de démonstration 'plug-and-play'
La conception a répondu à trois exigences indissociables : un impact visuel maximal, une autonomie complète et une sécurité sans compromis pour le public.
-
Garantir une visualisation claire à 80 bar

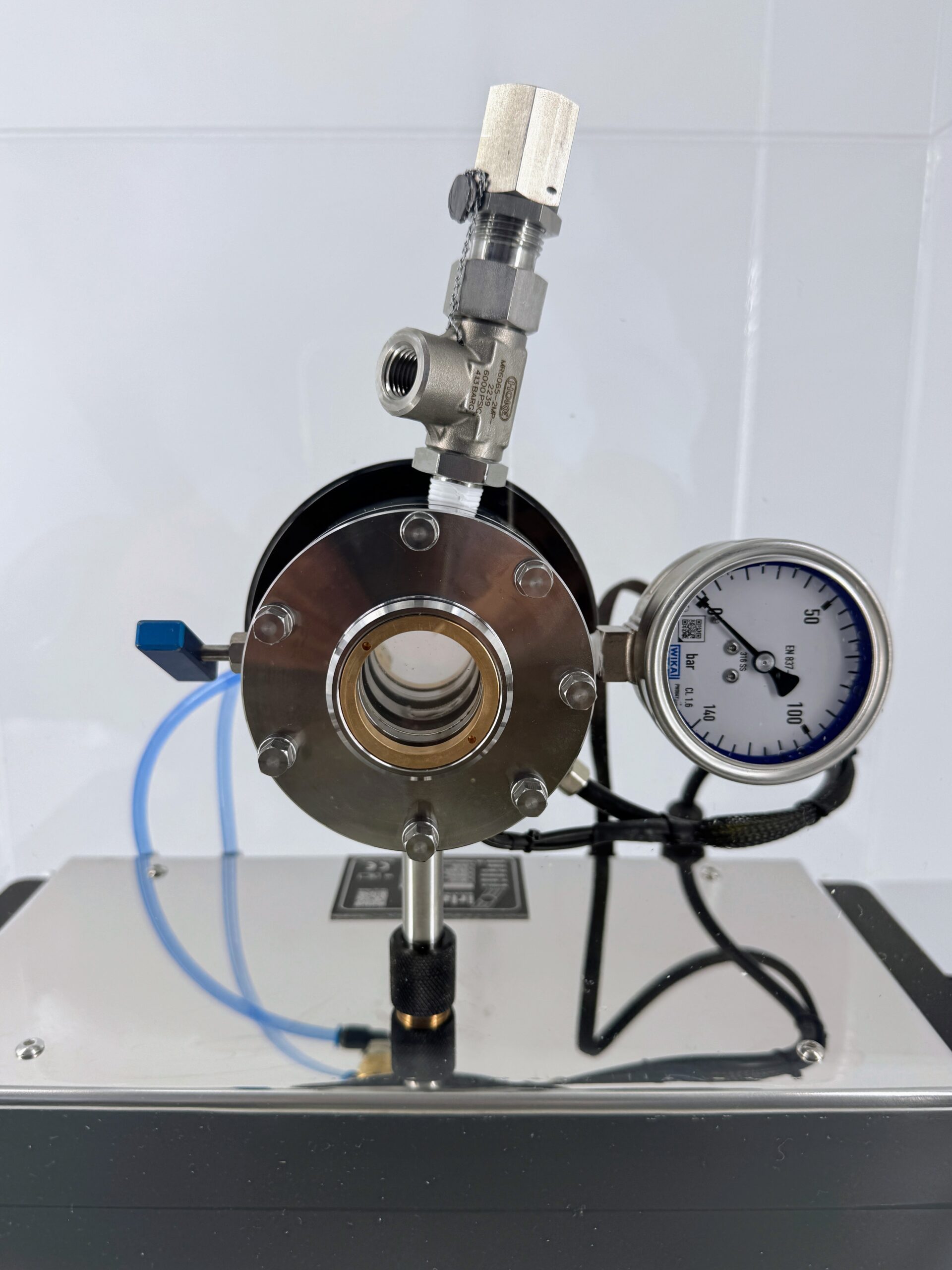

La disparition du ménisque supercritique est subtile. Pour un impact pédagogique, il fallait une vue large et sans distorsion sous 80 bar. Nous avons intégré des fenêtres optiques de grand diamètre, combinant résistance mécanique et clarté, écartant des hublots plus petits qui auraient diminué l'impact visuel de la démonstration.
-
Intégrer un laboratoire dans une mallette

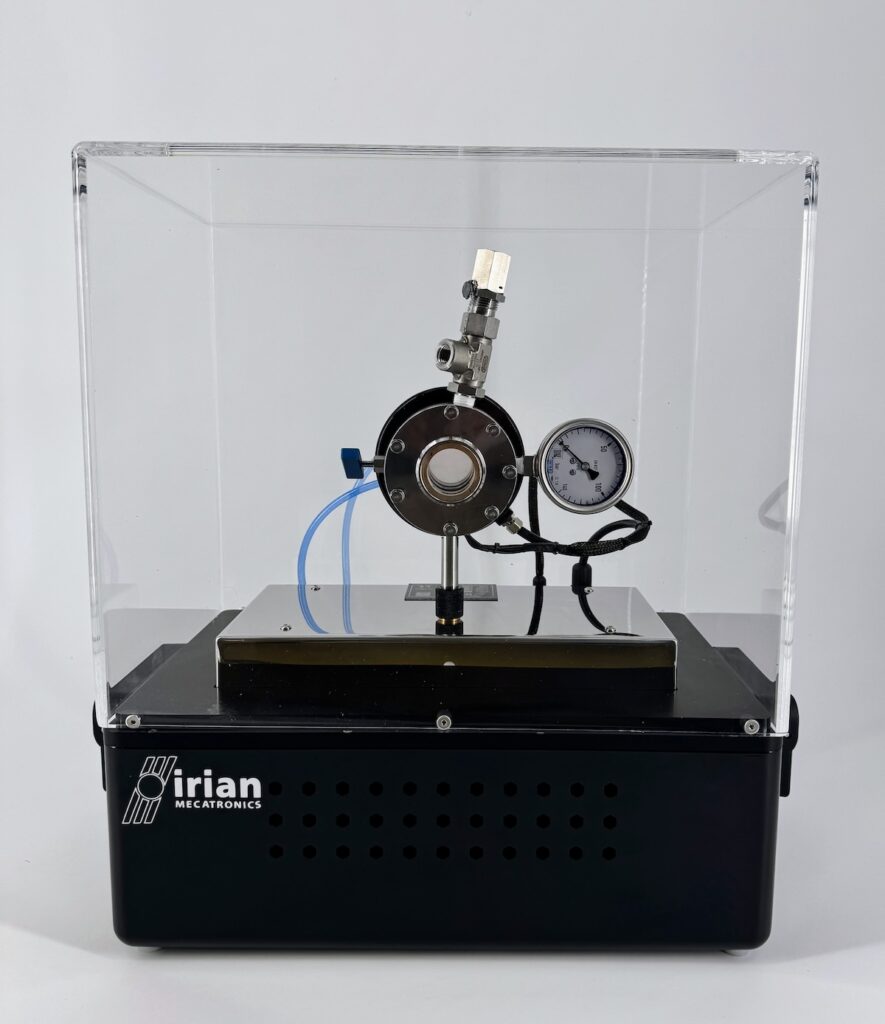

Un système complet (cellule, chauffage, refroidissement, pompe) est normalement dispersé sur une paillasse. Pour être portable par une personne, nous avons conçu un châssis 'tout-en-un' intégrant tous les composants dans une unique mallette de transport. L'équipement est 'plug-and-play' et se pilote depuis un simple PC.
-
Sécuriser un équipement haute pression pour le public
Opérer à 80 bar en public impose une sécurité qui dépasse la seule robustesse. En plus d'une conception conforme à la Directive Équipements Sous Pression (DESP), nous avons ajouté des barrières redondantes : une protection active contre la surpression et un écran passif pour contenir toute projection en cas de rupture.
03 — Au-delà de ce projet
Votre application nécessite-t-elle une visualisation sous contraintes dans un format compact ?
Enseignement supérieur / Formation
Pour démontrer des phénomènes physico-chimiques (cristallisation, réactions) de manière visuelle et sûre en classe. Le principe d'une cellule compacte et sécurisée avec pilotage simple resterait, en adaptant les matériaux et la gamme P/T au phénomène étudié.
Agroalimentaire (R&D)
Pour visualiser l'effet de procédés (extraction supercritique, pasteurisation HP) sur des échantillons. On garderait la cellule à hublots, le contrôle précis et la portabilité, en utilisant des matériaux de grade alimentaire et une géométrie interne adaptée.
Cosmétique / Pharmacie
Pour observer la stabilité ou la formation d'émulsions ou de suspensions sous contraintes. La visualisation directe dans un système clos, la petite taille de l'échantillon et la sécurité d'opération seraient conservées, en adaptant les matériaux en contact avec le produit.
04 — Fiche technique
Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.
Afficher les caractéristiques · 80 bar · -10°C à +150°C · 7 cm³
| Pression d'utilisation maximale | 80 bar |
|---|---|
| Plage de température d'utilisation | -10°C à +150°C |
| Volume interne de la cellule | 7 cm³ |
| Diamètre de visualisation | 30 mm |
| Pilotage | Interface via PC (3 ports USB requis) |
IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.
Découvrir la sociétéIls nous font confiance
05 — FAQ
Questions fréquentes
Est-il possible de réaliser un démonstrateur portable similaire pour observer des fluides corrosifs ?
Oui, le principe d'une cellule de visualisation compacte est adaptable. Pour des fluides corrosifs, nous sélectionnerions des matériaux inertes comme l'Hastelloy C-276, le titane ou des polymères techniques pour toutes les parties en contact. La conception générale, l'intégration dans une mallette et le système de pilotage resteraient identiques, comme nous le faisons pour nos bancs d'essai en matériaux nobles.
Cette cellule de démonstration peut-elle être adaptée pour des pressions beaucoup plus élevées, par exemple 500 bar ?
Atteindre 500 bar dans un format portable est possible, mais imposerait des arbitrages. Il faudrait probablement réduire le diamètre de visualisation pour conserver une épaisseur de hublot raisonnable, ou utiliser des matériaux plus performants comme le saphir. Le système de pressurisation devrait aussi être redimensionné. L'autonomie et la compacité resteraient les objectifs, mais le poids et l'encombrement augmenteraient inévitablement.
Le système de régulation thermique est-il limité au chauffage électrique et au refroidissement par effet Peltier ?
Non, c'est le choix qui a été fait ici pour garantir l'autonomie et la compacité. Si l'équipement pouvait être raccordé à une source de froid externe (groupe froid, circuit d'eau glacée), nous pourrions intégrer un circuit de refroidissement plus puissant pour atteindre des températures plus basses ou évacuer plus de calories. Le choix de la technologie de régulation dépend toujours du cahier des charges et de l'environnement d'utilisation.
Un tel équipement utilisé en public est-il soumis à la Directive Équipements Sous Pression (DESP) ?
Oui, tout équipement dont la pression maximale admissible est supérieure à 0,5 bar entre dans le champ de la DESP 2014/68/UE. Pour ce projet, nous suivons systématiquement les règles de l'art et les exigences de la directive en matière de conception, de fabrication et de documentation pour garantir la sécurité. C'est une pratique standard pour tous nos bancs d'essais et pilotes sur mesure.
Votre projet bute sur la nécessité de visualiser un phénomène sous contraintes hors d'un laboratoire ?
Décrivez-nous votre contrainte, le phénomène à observer et l'environnement d'utilisation. Notre bureau d'études analyse la faisabilité de votre projet et revient vers vous avec une proposition d'approche.
