Pompe Volumétrique 12CC 600 bar pour Régulation de Pression en Milieu Corrosif (Na2S) pour le CNRS
Pour le Centre National de la Recherche Scientifique (CNRS) de Marseille , IRIAN MECATRONICS a conçu une pompe volumétrique haute précision 12CC 600 bar. L’objectif était de permettre la régulation de pression sur une cellule d’observation à très faible volume (500µl) tout en assurant une compatibilité parfaite avec des fluides corrosifs (eau salée, Na2S). Notre solution est un système en Inox 316 piloté par PC , doté d’une double enveloppe de régulation de température et d’une architecture mécanique non-réversible pour une sécurité accrue.
Régulation de Pression 600 bar sur Micro-Volume avec Fluides Corrosifs
Le laboratoire du CNRS avait besoin d’un système capable de générer et de réguler une pression de 600 bar de manière extrêmement stable dans un volume expérimental très réduit de 500µl.
Le projet présentait des contraintes techniques multiples et critiques :
Compatibilité Chimique : Le système devait être entièrement compatible avec des fluides de travail corrosifs, spécifiquement l’eau salée et le Na2S (Sulfure de sodium).
Contrôle de Température : La pompe devait intégrer une double enveloppe pour permettre une régulation de la température du fluide de 0°C à la température ambiante via un bain thermostaté externe.
Faible Volume Mort : Pour travailler avec une cellule de 500µl, les connexions hydrauliques devaient être de type « zéro volume mort » (piquage VALCO pour tubing 1/16″).
Facilité de Nettoyage : La conception devait permettre un démontage rapide pour un nettoyage interne complet du réservoir.
Utilisation Spécifique : L’équipement devait permettre de remplir la partie sous pression (cylindre, piston, bouchon) en boîte à gants avant de la connecter à l’unité de pompage.
La Solution : Pompe 12CC Inox 316 avec Architecture Non-Réversible et Pilotage PC
Pour répondre à ce cahier des charges, notre bureau d’études a conçu une pompe volumétrique 12CC dont chaque composant a été pensé pour la précision et la sécurité.
La solution technique IRIAN MECATRONICS repose sur :
Une Architecture Mécanique Sécurisée : Nous avons opté pour une transmission par roue/vis sans fin et vis à billes. Ce choix offre un double avantage : une réduction mécanique importante autorisant une plage de débit très large (de 0.002 cc/min à 15 cc/min ) et une sécurité intrinsèque. Le système est non-réversible, ce qui garantit le maintien de la pression de 600 bar dans le circuit même en cas de coupure de courant.

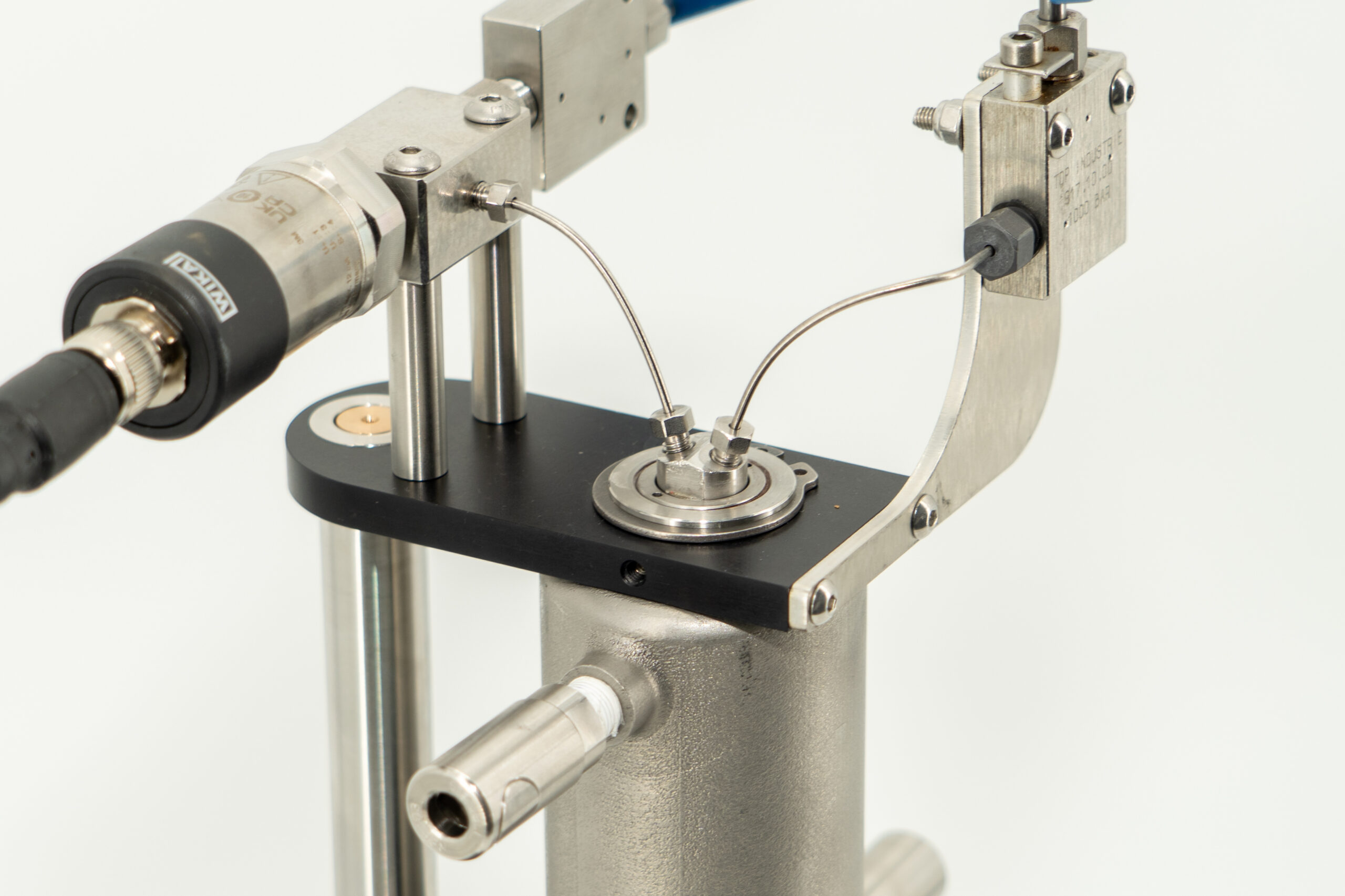

Des Matériaux Adaptés : Pour assurer la compatibilité avec l’eau salée et le Na2S , l’ensemble des parties en contact avec le fluide (corps de pompe, piston, bouchon) a été usiné en acier inoxydable 316.
Une Conception pour la Maintenance : La pompe est dotée d’un bouchon de réservoir à démontage rapide. Cette conception facilite le nettoyage et permet le remplissage en boîte à gants.
Un Pilotage Logiciel Complet : Le système est piloté par un PC déporté via une connexion RJ45. Le logiciel permet de travailler en consigne de débit ou en consigne de pression (avec rampe) et assure l’acquisition de données.
