Mesurer un flux liquide de quelques nanolitres par minute : banc d'essai de thermo-osmose pour milieu poreux

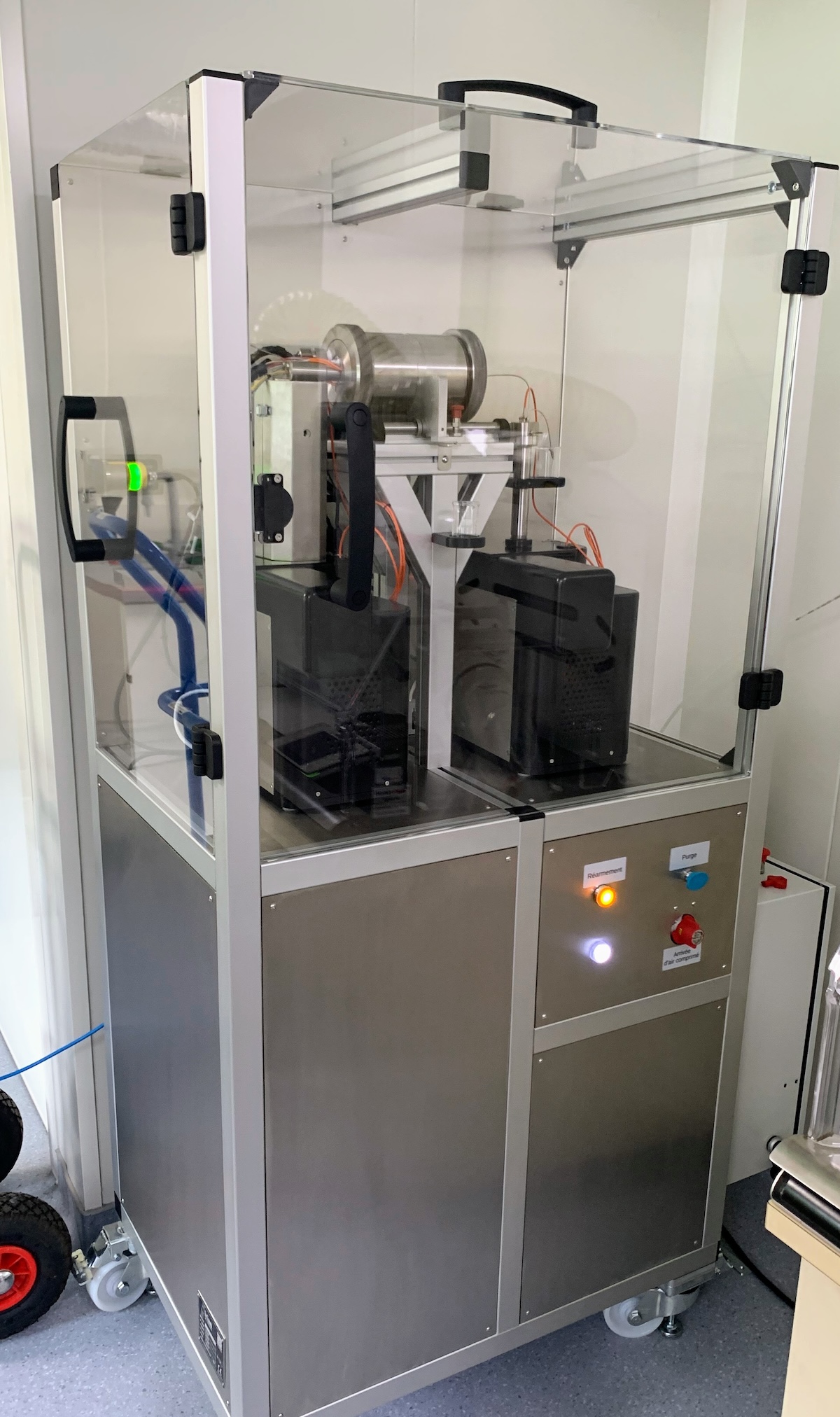

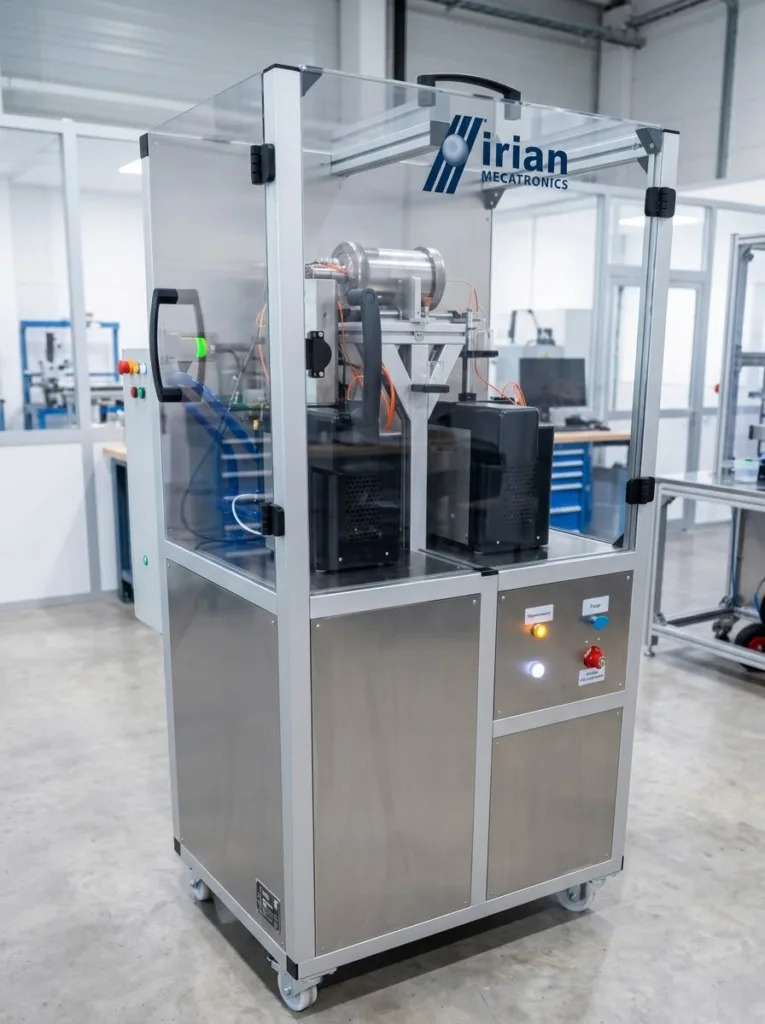

Pour un institut national de recherche en géosciences, IRIAN Mecatronics a conçu et fabriqué un banc d'essai sur mesure destiné à quantifier les transferts d'eau extrêmement lents à travers des roches argileuses. L'équipement applique un gradient thermique contrôlé à un échantillon sous pression de confinement et mesure des débits de l'ordre de 20 microlitres par jour avec une résolution nanométrique.
01 — La question de recherche
Comment mesurer un débit liquide de quelques microlitres par jour à travers une roche à très faible perméabilité ?
Quantifier un écoulement liquide extrêmement lent à travers un milieu poreux à très faible perméabilité est un défi récurrent en géosciences, en génie civil ou pour l'étude des membranes. La mesure doit rester stable sur des semaines ou des mois, sous des contraintes de pression et de température contrôlées, pour fournir des données fiables.
Dans ce projet, l'objectif était de mesurer les transferts d'eau à travers des échantillons de roche argileuse soumis à un gradient de température, afin de valider des modèles de sûreté pour le stockage géologique profond. La solution standard, la pesée en continu des réservoirs, était d'un coût prohibitif et trop sensible aux perturbations de l'environnement (vibrations, courants d'air) pour garantir une mesure stable sur une si longue durée.
Obtenir une résolution de mesure de volume de l'ordre du nanolitre par minute avec une stabilité sur plusieurs mois, sans recourir à des solutions de pesage hors de prix et trop sensibles à leur environnement.
02 — Notre démarche
Notre démarche : du principe physique à l'équipement fiable
Pour atteindre la stabilité et la résolution requises sur un essai de plusieurs mois, notre bureau d'études intégré a fait trois choix structurants, de la mesure du flux au contrôle des conditions aux limites.
-
Mesurer le volume par déplacement mécanique
Face à un débit trop faible pour les débitmètres standards, nous avons écarté la pesée continue, trop coûteuse et instable. Nous avons retenu une mesure directe du volume par le déplacement de deux pompes volumétriques de haute précision. Ce principe offre une résolution nanométrique et une stabilité absolue sur plusieurs mois, car il est insensible aux perturbations du laboratoire.
-
Créer un gradient thermique au cœur de la cellule
Pour étudier la thermo-osmose, il fallait imposer un gradient de température stable à travers 10 mm de roche. Un chauffage externe aurait été uniforme. Nous avons donc intégré des systèmes de chauffe indépendants dans les pièces en contact avec chaque face de l'échantillon. L'utilisateur peut ainsi piloter un profil thermique dissymétrique précis.
-
Garantir une pression de confinement stable
La validité de l'essai exigeait une pression de confinement isostatique et constante, qu'un simple détendeur ne peut assurer. Nous avons conçu un circuit de surpression à gaz avec un volume tampon et une régulation fine par déverseur piloté. La cellule est ainsi isolée des fluctuations de la source, garantissant l'intégrité de l'échantillon.
03 — Au-delà de ce projet
Votre projet ressemble-t-il à celui-ci ?
Génie civil et matériaux de construction
Le principe de mesure de flux par pompes volumétriques est transposable à la mesure de perméabilité à l'eau ou à la diffusion d'agents agressifs dans des bétons hautes performances. Seule la cellule serait adaptée à des échantillons plus grands et des fluides plus corrosifs.
Technologies des membranes et piles à combustible
Pour caractériser la perméation de gaz ou de liquides à travers des membranes, le système de pompes de haute précision reste pertinent. La conception de la cellule serait adaptée à des membranes planes et les matériaux choisis pour leur compatibilité (ex: hydrogène, méthanol).
Pharmaceutique et dispositifs médicaux
Pour étudier la libération très lente d'un principe actif depuis une matrice solide, cette capacité à mesurer des variations de volume infimes est directement applicable. La cellule d'essai deviendrait une chambre de diffusion biocompatible, avec des matériaux de grade médical.
04 — Fiche technique
Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.
Afficher les caractéristiques · Ø 40 mm x 10 mm · 50 bar · 30 bar
| Dimensions de l'échantillon | Ø 40 mm x 10 mm |
|---|---|
| Pression de confinement maximale | 50 bar |
| Pression d'injection maximale | 30 bar |
| Température maximale d'utilisation | 40 °C |
| Plage de débit | 1.10⁻⁶ à 0.08 mL/min |
| Résolution de la mesure de volume | 0.000001 mL (1 nL) |
| Résolution de la mesure de pression (fluide) | 0.001 bar |
IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.
Découvrir la sociétéIls nous font confiance
05 — FAQ
Questions fréquentes
Peut-on utiliser ce type de banc de perméabilité avec des fluides organiques ou corrosifs ?
Oui, le principe de mesure par pompes volumétriques est indépendant du fluide. Pour des fluides organiques ou corrosifs, notre bureau d'études adapterait les matériaux en contact : joints, tubulures, et corps des pompes ou de la cellule (Hastelloy, titane, PEEK). La conception reste identique tant que la viscosité du fluide reste dans une gamme compatible avec la mécanique des pompes.
Est-il possible de mesurer des débits plus élevés tout en conservant une haute résolution à faible débit ?
Oui, c'est un des avantages des systèmes à pompes volumétriques. En choisissant des pompes avec un volume de cylindre plus important, on peut augmenter significativement le débit maximal. La résolution, qui dépend de l'encodeur du moteur, reste nanométrique. Cette approche est souvent utilisée pour des essais qui nécessitent une phase de saturation rapide à fort débit, suivie d'une mesure de perméabilité à très faible débit.
Comment adapter cet équipement pour des échantillons de plus grande taille ou de géométrie différente ?
L'architecture de contrôle (pompes, régulation de pression et température) est indépendante de la cellule d'essai. Pour des échantillons plus grands, nous concevrions une cellule mécanique sur mesure, potentiellement plus grande et avec des systèmes de chauffe et de pression adaptés. Nos systèmes d'essai triaxial sont un bon exemple de cette adaptation à des géométries de roche standards.
Le système peut-il fonctionner en mode pression imposée plutôt qu'en débit imposé ?
Absolument. Le système est piloté par un automate programmable qui permet les deux modes de régulation. En mode 'pression imposée', l'automate ajuste en continu le débit des pompes pour maintenir une pression constante en amont et en aval de l'échantillon. Le débit mesuré devient alors le résultat de l'essai, ce qui est souvent le mode utilisé pour les mesures de perméabilité.
Votre mesure de perméabilité ou de micro-flux est limitée par la résolution ou la stabilité de votre équipement actuel ?
Décrivez-nous votre contrainte, les conditions de pression et température, et les fluides concernés. Notre bureau d'études analyse la faisabilité de votre projet et revient vers vous avec une proposition d'approche.
