Réalisation · Simulation d'environnements extrêmes

Étudier des micro-organismes vivants à 1000 bar : réacteurs haute pression biocompatibles pour simulation abyssale

Pour un laboratoire de recherche public en géosciences, IRIAN Mecatronics a conçu et fabriqué un banc de réacteurs sur mesure. L'équipement permet d'étudier des micro-organismes vivants dans des conditions abyssales (1000 bar, 2°C) en garantissant une biocompatibilité totale et un prélèvement sans dépressurisation.

Client: Laboratoire de recherche public en géosciences
Domaine: Biologie / Géosciences
Technique: Culture et analyse de micro-organismes sous pression

01 — La question de recherche

Comment maintenir un échantillon biologique vivant dans ses conditions natives pour l'étudier en laboratoire ?

Étudier des processus biologiques en conditions extrêmes (haute pression, basse température, chimie spécifique) impose de recréer cet environnement en laboratoire de manière stable et sur de longues durées. Le défi est double : il faut non seulement reproduire les conditions physiques, mais aussi permettre l'instrumentation et la manipulation des échantillons sans les altérer ni les contaminer, ce qui fausserait toute mesure.

Dans ce projet, un laboratoire devait étudier des micro-organismes prélevés dans les fonds marins. Cela exigeait de combiner simultanément une pression de 1000 bar, une basse température de 2°C, une résistance à la corrosion de l'eau de mer et une biocompatibilité absolue. Les équipements de laboratoire standards n'offrent pas cette combinaison de performances, et encore moins des fonctionnalités critiques comme l'intégration de capteurs optiques ou le prélèvement d'échantillons sans dépressurisation.

Instrumenter et manipuler un échantillon biologique fragile sous une pression extrême sans le dépressuriser, le contaminer ou l'altérer.

02 — Notre démarche

La démarche de conception : du verrou technique à la solution sur mesure

Notre bureau d'études a analysé chaque contrainte pour concevoir un système où chaque choix technique répond à une exigence précise de l'expérience, de la sélection des matériaux à la conception des fonctionnalités d'analyse.

Garantir la biocompatibilité et la stabilité thermique à 1000 bar

Pour éviter toute contamination des échantillons et résister à la corrosion saline, nous avons sélectionné des matériaux inertes et biocompatibles. La régulation thermique à 2°C est assurée par une circulation de fluide externe, ce qui évite tout contact entre les éléments thermiques et le milieu expérimental, garantissant ainsi l'intégrité biologique et l'homogénéité de la température.
Permettre le prélèvement d'échantillons sans dépressurisation

Une chute de pression, même brève, aurait tué les micro-organismes étudiés. Nous avons développé un système de prélèvement isobare qui isole un faible volume du milieu à 1000 bar et compense instantanément la perte de volume dans le réacteur. L'utilisateur peut ainsi analyser des échantillons à différents stades de l'expérience sans en compromettre la validité.
Intégrer des capteurs de mesure in-situ

Pour suivre en temps réel le pH et l'O2, il fallait faire passer des fibres optiques à travers la paroi de l'enceinte. Nous avons conçu et qualifié des traversées de paroi sur mesure qui assurent une étanchéité parfaite à 1000 bar tout en préservant l'intégrité du signal optique. L'utilisateur peut ainsi corréler en direct l'activité biologique avec les conditions physico-chimiques.

03 — Au-delà de ce projet

Votre projet partage-t-il une de ces contraintes ?

Oil & gas (assurance de production)

La contrainte commune est l'étude de la formation de solides (hydrates, paraffines) en conditions HP/BT. Le principe d'une cellule haute pression avec régulation thermique précise et accès optiques, comme nos systèmes d'analyse de fluides de gisement, reste identique.

Pharmacie / Biotechnologies

Ici, le besoin partagé est une enceinte biocompatible pour étudier l'effet de la pression sur des molécules ou des micro-organismes. Le principe d'un contrôle précis et d'un prélèvement isobare stérile est directement transposable, en adaptant les matériaux et la conception aux normes BPF/GMP.

Science des matériaux

Pour la synthèse ou le test de matériaux en conditions extrêmes, la capacité à maintenir des conditions stables sur de longues durées dans un réacteur résistant est clé. Le principe de conception est le même, en adaptant les matériaux et les gammes de température, un cœur de métier de la Simulation d'environnements extrêmes.

04 — Fiche technique

Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.

Afficher les caractéristiques · 1000 bar · 2°C à 30°C · 2 L

Caractéristiques techniques — Étudier des micro-organismes vivants à 1000 bar : réacteurs haute pression biocompatibles pour simulation abyssale
Pression de service maximale	1000 bar
Plage de régulation de température	2°C à 30°C
Volume de la cellule principale	2 L

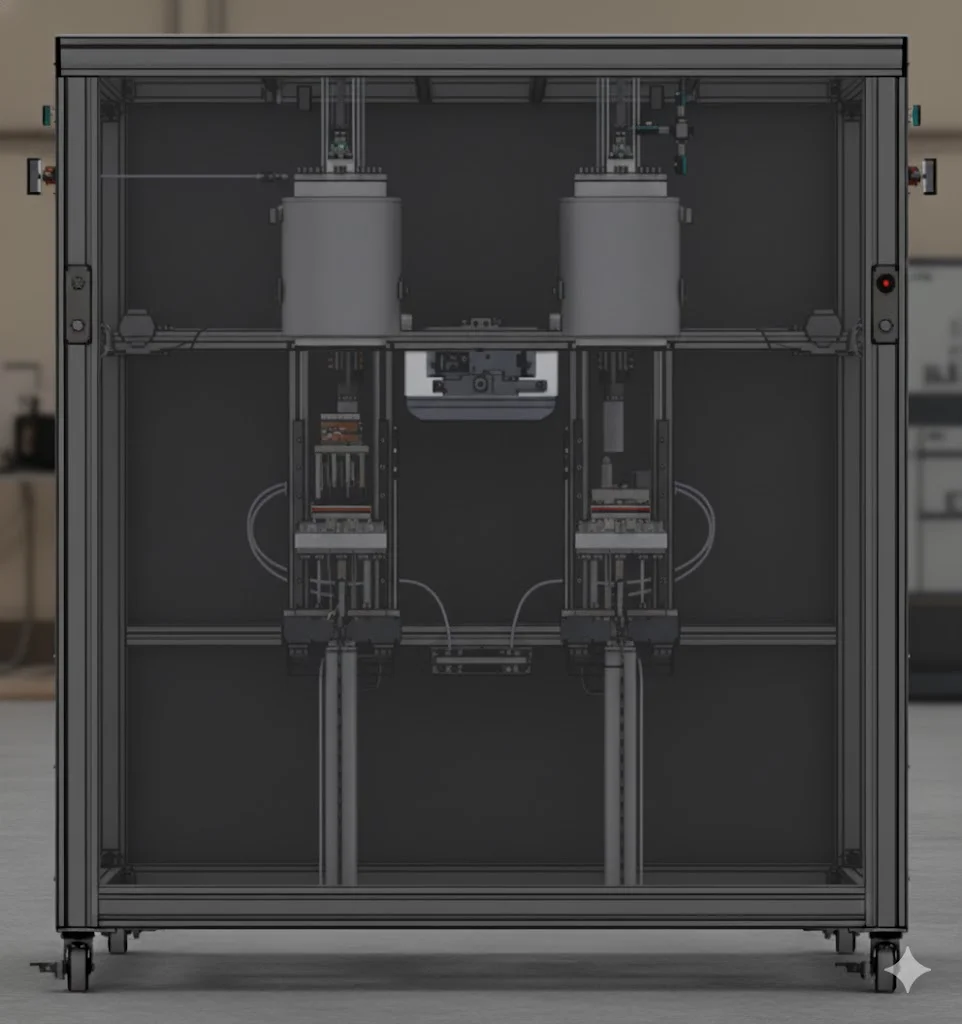

Configuration	Deux bancs identiques, chacun avec deux cellules indépendantes (une de 2L, une pour plusieurs échantillons plus petits)

IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.

Découvrir la société

Ils nous font confiance

05 — FAQ

Questions fréquentes

Peut-on utiliser ce type de réacteur haute pression avec des fluides plus corrosifs, comme ceux contenant du H2S ou du CO2 supercritique ?

Oui, le principe de conception est indépendant des matériaux. Pour des fluides très corrosifs, nous sélectionnons des alliages spécifiques comme l'Hastelloy ou l'Inconel, qui offrent une résistance chimique supérieure aux aciers inoxydables. L'ensemble des parties en contact avec le fluide (corps du réacteur, vannes, capteurs) est alors fabriqué dans le matériau adapté.

Est-il possible d'adapter ce réacteur pour des températures beaucoup plus élevées, par exemple pour la synthèse hydrothermale ?

Oui, la conception d'un réacteur pour des conditions de haute température et haute pression est un de nos savoir-faire. Cela implique une analyse thermique et mécanique différente, le choix de matériaux adaptés aux hautes températures, et un système de régulation thermique (chauffage par colliers, four...) conçu pour atteindre et maintenir de manière stable et homogène des températures de plusieurs centaines de degrés Celsius.

Votre système de prélèvement isobare peut-il être adapté à des volumes de réacteur plus petits ou plus grands ?

Absolument. Le principe du prélèvement isobare est scalable. La conception du circuit de prélèvement (volume de la boucle, type de vannes, vitesse des actionneurs) est adaptée au volume du réacteur principal et à la fréquence d'échantillonnage souhaitée pour garantir que la perturbation de pression reste négligeable, quelle que soit l'échelle.

Comment la conception d'un réacteur à 1000 bar est-elle validée d'un point de vue réglementaire et sécuritaire ?

Tous nos équipements sont conçus en conformité avec la Directive Européenne des Équipements Sous Pression (DESP 2014/68/UE). Notre bureau d'études intégré réalise l'analyse de risques, les calculs de dimensionnement selon les codes reconnus (CODAP, ASME...), et constitue le dossier technique. Chaque équipement est testé en usine (FAT) avant livraison, incluant une épreuve hydraulique à 1.43 fois la pression maximale de service.
