Réalisation · Simulation d'environnements extrêmes
Isoler un instrument de conditions extrêmes : débitmètre sur mesure pour prélèvement sous-marin à 6000 m
Pour un acteur majeur de la recherche océanographique, IRIAN Mecatronics a conçu et fabriqué un débitmètre sur mesure capable de fonctionner à 6000 mètres de profondeur. L'équipement protège un capteur non-intrusif standard de la pression externe (625 bars) et de la corrosion, garantissant la validité scientifique des prélèvements d'eau de mer.
01 — La question de recherche
Comment mesurer un débit avec précision quand l'instrument ne peut survivre à l'environnement ?
Certains environnements sont si extrêmes — très haute pression, corrosion, radiations, atmosphère explosive — qu'aucun capteur standard ne peut y fonctionner durablement. La solution n'est alors pas de chercher un capteur parfait qui n'existe pas, mais d'isoler un instrument de mesure éprouvé de la contrainte qu'il ne peut supporter, sans pour autant altérer la mesure elle-même.
C'était le défi pour ce projet : mesurer le volume d'eau pompé par un outil de prélèvement à 6000 mètres de profondeur. Aucun débitmètre du commerce ne pouvait supporter la pression externe de 625 bars, l'eau de mer corrosive, et garantir une mesure sans contact pour ne pas contaminer l'échantillon scientifique. Il fallait donc concevoir un équipement capable de recréer des conditions acceptables pour le capteur au cœur d'un environnement extrême.
Obtenir une mesure de débit précise avec un capteur qui ne peut survivre ni à la pression externe, ni à l'environnement corrosif, sans perturber le fluide mesuré.
02 — Notre démarche
La démarche : isoler plutôt que durcir
La conception repose sur un principe : placer le capteur de débit, choisi pour sa précision et son caractère non-intrusif, dans une enceinte de confinement qui le protège intégralement de l'environnement abyssal. Chaque composant a été choisi pour garantir l'étanchéité du système et la fiabilité de la mesure.
-
Protéger le capteur de la pression et de la corrosion

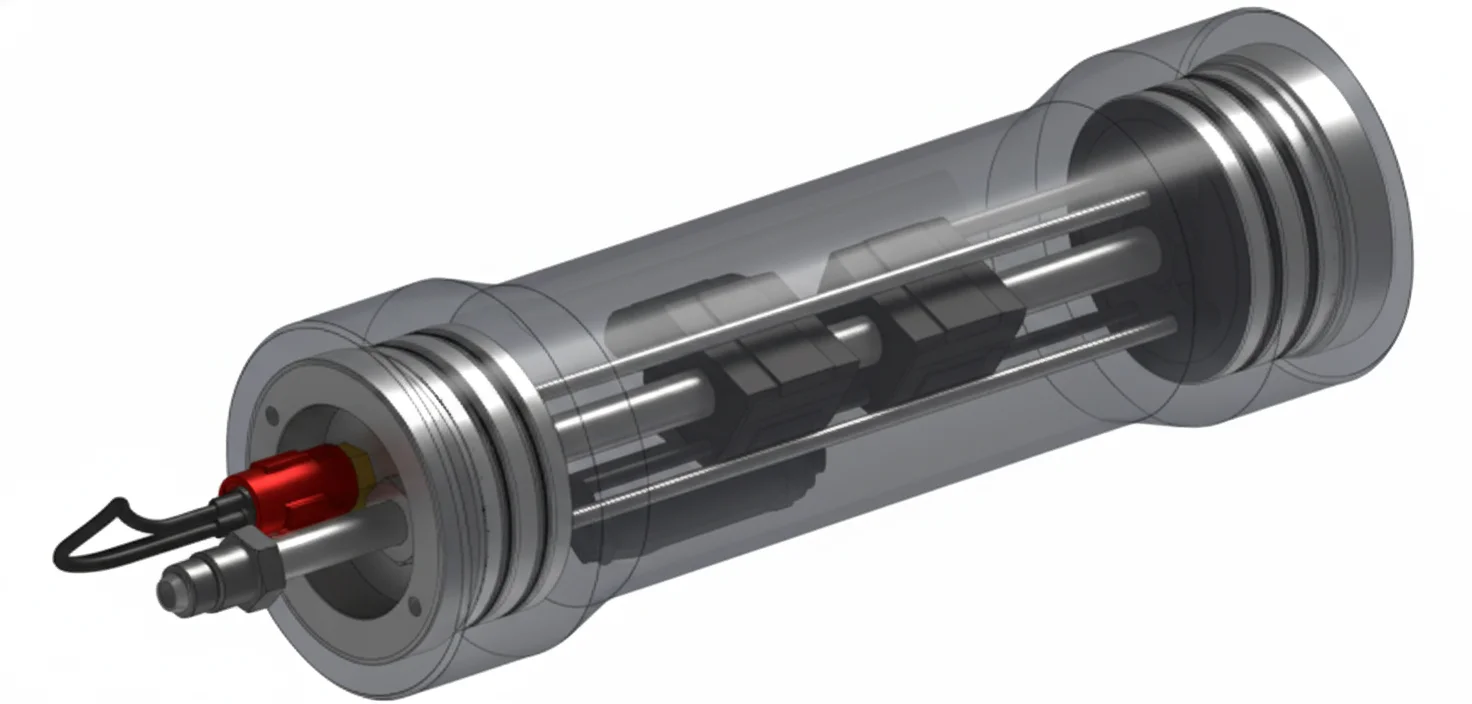

Le capteur de débit et son électronique n'étaient pas conçus pour la pression externe de 625 bars. Plutôt que de chercher un capteur durci inexistant, nous l'avons logé dans une enceinte étanche maintenue à pression atmosphérique. Cette approche permet d'utiliser un instrument standard et éprouvé, totalement protégé de l'écrasement et de l'eau de mer.
-
Garantir une mesure sans contact ni contamination
Pour préserver l'intégrité scientifique de l'échantillon, toute mesure intrusive (turbine, électrodes) a été écartée. Le choix d'une technologie non-intrusive, où le capteur mesure à travers la paroi de la canalisation, garantit l'absence de contamination, de corrosion interne et de perte de charge qui aurait pu fausser le prélèvement.
-
Assurer la transmission des signaux en grande profondeur
L'alimentation électrique et le signal de mesure devaient traverser la paroi de l'enceinte sans compromettre son étanchéité. Des traversées de cloison spécifiques, qualifiées pour les environnements sous-marins très haute pression, ont été intégrées pour assurer une connexion fiable et protéger l'électronique de toute infiltration.
03 — Au-delà de ce projet
Votre projet rencontre une contrainte similaire ?
Nucléaire
La contrainte est de mesurer un paramètre dans un fluide radioactif ou corrosif. Le principe d'une enceinte isolant un capteur standard du fluide process reste identique, en adaptant les matériaux et certifications pour la résistance aux radiations et la décontamination.
Chimie / Pharmacie (zones ATEX)
Le défi est d'utiliser un analyseur performant non certifié en atmosphère explosive. Le principe de confinement est transposable avec une enceinte certifiée ATEX, des matériaux chimiquement compatibles et des connecteurs adaptés.
Géothermie profonde / oil & gas
Il faut protéger une instrumentation sensible des conditions de fond de puits (HP/HT, H2S). L'enceinte de confinement HP reste la solution, mais elle doit être conçue pour des températures extrêmes et avec des matériaux spécifiques (Inconel, Hastelloy), un savoir-faire au cœur de nos équipements pour les géosciences.
04 — Fiche technique
Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.
Afficher les caractéristiques · 6000 m · 625 bar · 630 bar
| Profondeur d'opération maximale | 6000 m |
|---|---|
| Pression externe de service | 625 bar |
| Pression de conception (externe) | 630 bar |
| Principe de mesure | Non-intrusif |
| Signal de sortie | 4-20mA |
| Alimentation électrique | 24V/DC |
IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.
Découvrir la sociétéIls nous font confiance
05 — FAQ
Questions fréquentes
Peut-on utiliser ce principe de débitmètre en enceinte pour des fluides cryogéniques ou à très haute température ?
Oui, le principe d'isoler le capteur est adaptable. Pour des fluides cryogéniques ou très chauds, la conception de l'enceinte et de la tuyauterie de process intégrerait une isolation thermique pour maintenir le capteur dans sa plage de fonctionnement nominale. Les matériaux seraient sélectionnés pour leur résistance aux températures extrêmes et aux chocs thermiques, conformément à notre expertise en simulation d'environnements extrêmes.
Ce système de protection est-il applicable à d'autres types de capteurs que les débitmètres ?
Absolument. Cette approche est conçue pour tout instrument de mesure standard (viscosimètre, analyseur de gaz, capteur de pression, pH-mètre...) qui doit opérer dans un environnement pour lequel il n'est pas certifié. Nous concevons l'enceinte sur mesure autour de l'instrument choisi, en intégrant les traversées fluides, électriques et optiques nécessaires.
Comment la conformité réglementaire (DESP, ATEX) est-elle gérée pour une telle enceinte sur mesure ?
L'enceinte est conçue et fabriquée comme un équipement sous pression à part entière. Selon la pression, le fluide et le volume, elle est soumise à la Directive Équipements Sous Pression (DESP 2014/68/UE) et peut faire l'objet d'une certification par un organisme notifié. Pour les zones à risque d'explosion, la conception suit les directives ATEX, comme pour nos bancs d'essais pour gaz inflammables.
Quelles sont les limites en termes d'encombrement et de poids pour ce type de débitmètre protégé ?
Il n'y a pas de limite standard ; l'encombrement dépend de la taille du capteur à protéger et des contraintes d'intégration sur votre installation. Notre bureau d'études (mécanique, instrumentation) travaille à partir de votre cahier des charges pour optimiser la géométrie et le poids, en sélectionnant les matériaux appropriés (aciers, titane, alliages d'aluminium).
Vous devez intégrer un instrument de mesure dans un environnement qui dépasse ses spécifications ?
Décrivez-nous votre contrainte de pression, température, corrosion ou réglementation. Notre bureau d'études analyse la faisabilité de votre projet et vous propose une solution sur mesure.
