Moderniser un équipement sans support fabricant : rénovation de pompes volumétriques haute pression

Pour un acteur industriel utilisant des procédés haute pression, IRIAN Mecatronics a réalisé la rénovation complète de deux pompes volumétriques. L'intervention a couvert la réfection mécanique et le développement d'un nouveau système de contrôle-commande pour restaurer et fiabiliser leur fonctionnement.

Client: Acteur industriel ou laboratoire de R&D utilisant des procédés haute pression.
Domaine: Procédés haute pression
Technique: Rétrofit mécanique et modernisation de contrôle-commande

01 — La question de recherche

Comment maintenir ou moderniser un équipement de précision quand le support du fabricant a disparu ?

Un équipement de laboratoire ou de production peut être mécaniquement sain mais limité par un système de contrôle obsolète, des pannes récurrentes ou l'indisponibilité de pièces. Le remplacement à neuf n'est pas toujours possible ou souhaitable, que ce soit pour des raisons de coût, de délai, ou parce que l'équipement d'origine possède des qualités spécifiques qu'on ne retrouve plus sur le marché.

Dans ce projet, le client faisait face à une dégradation des performances ou à la panne de deux pompes haute pression critiques. La solution standard (maintenance fabricant ou remplacement) étant inadaptée, il a choisi de confier la rénovation de ses Pompes & Systèmes d'Injection de Précision à un spécialiste capable de restaurer la mécanique et de réinventer le pilotage.

Moderniser l'automatisme et l'interface d'un équipement mécanique de précision sans dégrader ses performances d'origine et sans disposer du support ou des plans du fabricant initial.

02 — Notre démarche

Une approche en deux temps : restaurer la mécanique, réinventer le pilotage

La démarche visait à la fois à restaurer l'intégrité mécanique des pompes pour garantir leur fiabilité et à remplacer entièrement le système de contrôle pour en améliorer la précision et l'ergonomie.

Restaurer l'intégrité mécanique d'origine

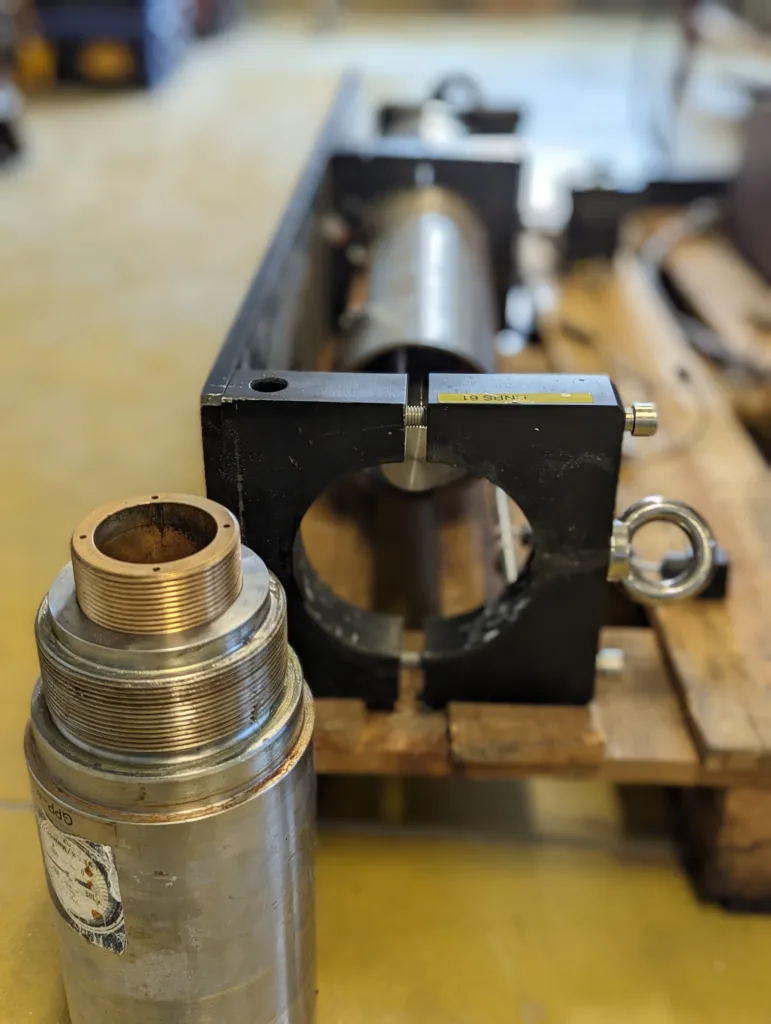

Sans documentation du fabricant, la première difficulté était de diagnostiquer l'origine exacte de l'usure. Nous avons procédé à une inspection complète pour identifier chaque composant défectueux. Le principe a été de réparer ou de refabriquer ces pièces à l'identique pour restaurer la fiabilité et la tenue en pression, prolongeant ainsi la durée de vie de l'équipement.
Développer un contrôle-commande moderne et intuitif

Le système de pilotage d'origine était obsolète. Plutôt que de le réparer, nous avons développé un automatisme moderne et une nouvelle interface graphique. Cette solution sur mesure assure une compatibilité parfaite avec la mécanique existante et permet à l'opérateur de piloter finement le débit et la pression, tout en surveillant les paramètres clés en temps réel, comme sur nos Bancs d'Essais & Pilotes HPHT sur Mesure.

03 — Le résultat

Ce que cet équipement a rendu possible

Les pompes rénovées ont retrouvé un fonctionnement optimal, avec une efficacité, une fiabilité et un niveau de contrôle améliorés par rapport à leur état avant intervention.

Votre équipement est fiable mécaniquement mais son pilotage est obsolète ?

Aéronautique

La contrainte est souvent de moderniser un banc d'essai hydraulique dont l'électronique n'est plus maintenue. Le principe de conserver la mécanique de puissance en remplaçant l'armoire de contrôle, les capteurs et le logiciel de supervision, comme sur ce Banc d'Essai Géotechnique 3-en-1 (UCS, Traction), resterait identique.

Production d'énergie

Pour rénover la régulation d'une machine tournante, l'approche consistant à ajouter des capteurs modernes (vibrations, température) et à centraliser les données sur une nouvelle plateforme de supervision pour permettre la maintenance prédictive serait la même.

Agroalimentaire

Face à un automatisme de ligne de production qui ne garantit plus la traçabilité réglementaire, le remplacement de l'automate et de l'interface opérateur, ainsi que l'intégration de nouvelles fonctions de collecte de données, suivrait la même logique.

04 — Fiche technique

Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.

Afficher les caractéristiques · Pompe seringue / à déplacement positif · Pression, débit, température

Caractéristiques techniques — Moderniser un équipement sans support fabricant : rénovation de pompes volumétriques haute pression
Type de pompe	Pompe seringue / à déplacement positif
Paramètres surveillés	Pression, débit, température

IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.

Découvrir la société

Ils nous font confiance

05 — FAQ

Questions fréquentes

Peut-on appliquer cette démarche de rétrofit à d'autres équipements que des pompes haute pression ?

Oui, absolument. Le principe de séparer la mécanique (souvent robuste et durable) de son système de contrôle (à l'obsolescence plus rapide) s'applique à de nombreux équipements de laboratoire ou de production : réacteurs, presses, bancs d'essais mécaniques... L'approche reste la même : un audit mécanique approfondi, puis la conception d'un nouveau système de contrôle-commande sur mesure. C'est une démarche que nous appliquons par exemple sur des Réacteurs, Autoclaves & Cellules d'Analyse HPHT.

Comment la conformité réglementaire (DESP, ATEX) est-elle gérée lors de la modernisation d'un équipement existant ?

La conformité de l'équipement modifié est une priorité. Notre bureau d'études réalise une analyse de risques complète. Si l'équipement relève de la Directive Équipements Sous Pression (DESP), une nouvelle évaluation de conformité est effectuée sur l'ensemble rénové. Si l'intervention a lieu en zone à risque d'explosion, le nouveau système de contrôle et l'instrumentation sont conçus et certifiés pour la zone ATEX requise.

Est-il possible d'intégrer le nouveau système de contrôle de la pompe dans notre supervision d'usine (SCADA) ?

Oui, c'est l'un des bénéfices majeurs de la modernisation. Le nouveau système de contrôle est basé sur des automates programmables industriels standards. Il est conçu pour communiquer via des protocoles courants (Modbus, Profinet, OPC-UA...), ce qui permet une intégration transparente avec les systèmes de supervision (SCADA) ou de suivi de production (MES) existants pour centraliser le pilotage et la collecte de données.

La modernisation d'une pompe permet-elle d'augmenter ses performances d'origine (pression, débit) ?

L'objectif premier d'un rétrofit est de restaurer, fiabiliser et mieux contrôler les performances nominales de l'équipement. Augmenter la pression ou le débit maximum est un projet différent qui impose une réévaluation mécanique complète de la structure, de la motorisation et des composants. Si cette analyse est favorable, une augmentation des performances peut être envisagée, mais la rénovation se concentre sur l'amélioration du contrôle et de la fiabilité dans les limites de conception d'origine.
