Réalisation · Géoscience & étude du sous-sol

Stocker et manipuler des fluides de grand volume à 1200 bar : cellules de transfert HPHT sur mesure

Pour le centre de R&D d'un groupe énergétique international, IRIAN Mecatronics a conçu et fabriqué un parc de six cellules de stockage et de transfert de 5 litres. Ces équipements sur mesure permettent de manipuler des échantillons de fluides corrosifs sous conditions extrêmes (1200 bar, 150°C) en garantissant l'intégrité des échantillons et la sécurité des opérateurs.

Client: Centre de R&D d'un groupe énergétique international
Domaine: Étude des fluides de gisement
Technique: Stockage, transfert et conditionnement d'échantillons fluides

01 — La question de recherche

Comment stocker, transférer et conditionner des échantillons fluides de grand volume sous conditions extrêmes de pression et température ?

La manipulation d'échantillons fluides en conditions haute pression haute température (HPHT) est un besoin courant en R&D, que ce soit pour l'étude des fluides de gisement, la chimie des procédés ou les géosciences. Le défi s'intensifie lorsque le volume requis pour l'échantillon devient important : la masse, l'inertie et les contraintes mécaniques sur l'équipement de confinement changent d'ordre de grandeur, et la sécurité de l'opérateur devient le premier critère de conception.

Dans ce projet, un laboratoire devait se doter d'un parc de cellules polyvalentes pour manipuler des échantillons représentatifs de réservoirs pétroliers. Le matériel standard était disqualifié par la combinaison des contraintes : une pression de 1200 bar et une température de 150°C, appliquées à un volume de 5 litres contenant des fluides très corrosifs (saumures, CO2). Les solutions de catalogue peuvent satisfaire une ou deux de ces exigences, mais aucune ne les combine toutes, surtout pour un si grand volume.

Concilier la masse et l'encombrement d'une enceinte de grand volume capable de contenir 1200 bar avec les exigences de manipulation simple, rapide et sécurisée d'un équipement de laboratoire.

02 — Notre démarche

Notre démarche : une conception intégrée pour la sécurité et la polyvalence

La conception a été guidée par trois principes : garantir l'intégrité de l'échantillon, assurer la sécurité et l'ergonomie pour l'opérateur, et maintenir une grande polyvalence d'utilisation. Chaque choix technique découle de la résolution d'une difficulté précise.

Garantir la résistance à la corrosion

Les fluides étudiés (saumures, hydrocarbures avec CO2) sont extrêmement corrosifs à 150°C et 1200 bar. Pour éviter toute contamination des échantillons et assurer la longévité de l'équipement, nous avons sélectionné un alliage métallique spécifique. Sa composition lui confère une passivité naturelle et une haute résistance mécanique dans ces environnements chauds, riches en chlorures et en gaz acides.
Assister la manipulation et le mélange

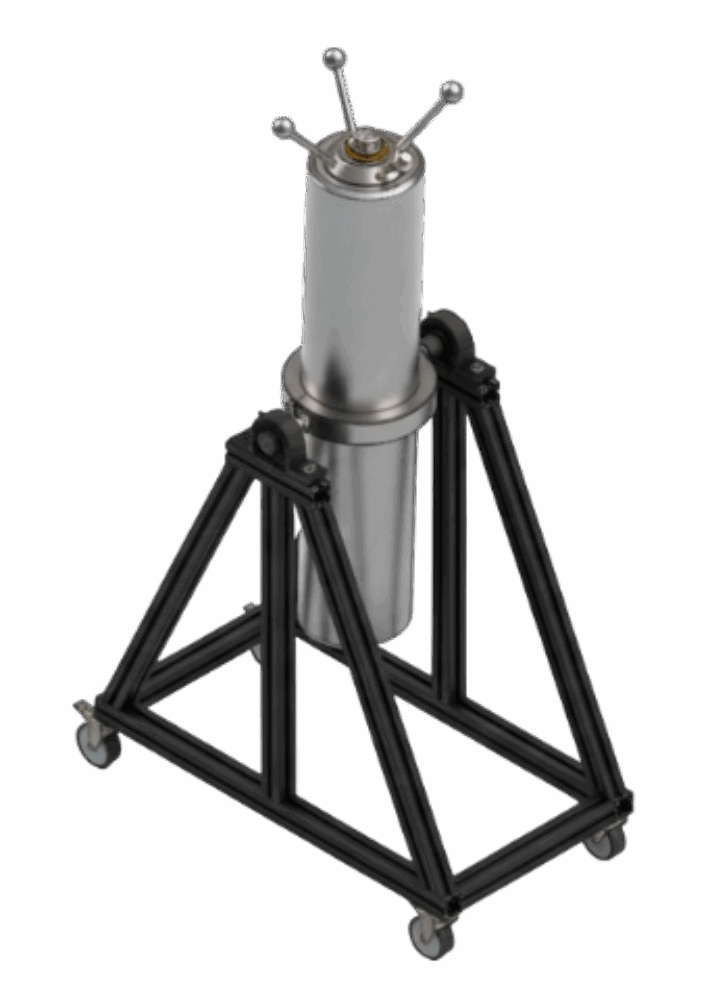

Une cellule de 5 litres pour 1200 bar est trop lourde pour être pivotée manuellement en sécurité. Nous avons donc désolidarisé le confinement de la manipulation : la cellule est intégrée dans un châssis externe mobile qui supporte la charge et assiste l'effort de rotation. Cette solution, plus simple et robuste qu'un agitateur interne à étanchéité complexe, permet à un seul opérateur de mélanger et déplacer la cellule sans effort.
Sécuriser le chauffage à haute température

Chauffer une enceinte métallique de cette taille à 150°C crée une surface présentant un risque de brûlure grave. Pour protéger l'opérateur, un système de chauffage externe réparti est entièrement enveloppé dans un carter de protection isolé thermiquement. Cette isolation garantit la sécurité, améliore la stabilité de la température et réduit la consommation d'énergie.

03 — Au-delà de ce projet

Cette approche peut-elle résoudre votre problème ?

Chimie fine / Polymères

Pour des synthèses en batch dans des réacteurs de grand volume sous pression et en milieu corrosif, cette approche reste pertinente. Le principe du support pivotant pour le mélange et du chauffage sécurisé serait conservé, en adaptant le matériau (Hastelloy, Inconel...) et en ajoutant les piquages nécessaires.

Géothermie profonde / Stockage CO2

L'étude de l'interaction entre fluides géothermaux ou CO2 supercritique et des roches requiert des bancs d'essai HPHT de grand volume. La conception pour la haute pression et la résistance à la corrosion (saumures, CO2, H2S) est directement transposable, en ajustant les matériaux et les capteurs intégrés.

Agroalimentaire / Extraction supercritique

L'extraction au CO2 supercritique nécessite un mélange efficace dans une enceinte sous pression. Le principe d'une cellule basculante de grand volume est idéal. Les matériaux seraient de qualité alimentaire (inox 316L), les pressions plus modérées, et les fermetures optimisées pour des cycles d'ouverture/fermeture fréquents.

04 — Fiche technique

Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.

Afficher les caractéristiques · 1200 bar · 150 °C · 2 à 5 litres

Caractéristiques techniques — Stocker et manipuler des fluides de grand volume à 1200 bar : cellules de transfert HPHT sur mesure
Pression de service	1200 bar
Température de service	150 °C
Volume utile	2 à 5 litres
Nombre d'unités fabriquées	6

IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.

Découvrir la société

Ils nous font confiance

05 — FAQ

Questions fréquentes

Ces cellules HPHT sont-elles conformes à la Directive Équipements Sous Pression (DESP) ?

Oui, absolument. Tous nos équipements sont conçus en conformité avec la Directive Équipements Sous Pression (DESP 2014/68/UE) lorsque leur classe de risque l'exige. Notre bureau d'études intégré réalise l'analyse de risques, les notes de calcul, la sélection et la traçabilité des matériaux, et constitue le dossier technique complet qui garantit la conformité réglementaire de l'installation.

Peut-on adapter ce concept de cellule pivotante pour des fluides plus agressifs (H2S) ?

Oui, le principe de conception est indépendant du fluide. La compatibilité est assurée par le choix du matériau. Pour des milieux contenant de l'hydrogène sulfuré (H2S) ou d'autres composés très corrosifs, nous sélectionnons des alliages de nickel comme l'Inconel ou l'Hastelloy, comme nous l'avons fait pour ce banc de 6 réacteurs HPHT en Hastelloy. L'analyse de votre besoin précis détermine le grade le plus adapté.

Est-il possible d'automatiser le cycle de mélange ou de transfert de ces cellules ?

Oui, une telle cellule peut être entièrement automatisée. Le châssis de manipulation peut être équipé d'un moteur pour contrôler la vitesse et l'angle de basculement, et les vannes manuelles peuvent être remplacées par des vannes motorisées. L'ensemble est alors piloté par un programme d'automatisme pour exécuter des séquences de mélange ou de transfert reproductibles et sans intervention manuelle.

Quelle est la limite de volume pour ce type de conception de cellule HPHT basculante ?

Il n'y a pas de limite théorique, mais une limite pratique liée à l'ergonomie et à l'encombrement en laboratoire. Au-delà d'un certain volume (ex: 10-20 litres), le poids et l'inertie du système deviennent tels qu'un mélange par basculement devient moins pertinent qu'un système d'agitation interne. Le choix dépend de l'application : le basculement est idéal pour un mélange doux et pour les systèmes où une pièce mobile interne poserait un problème d'étanchéité ou de nettoyage.
