Réalisation · Pilotes de Procédés & Développement Chimique
Mener des réactions de mécanochimie sous 250 bar : réacteur rotatif haute pression sur mesure

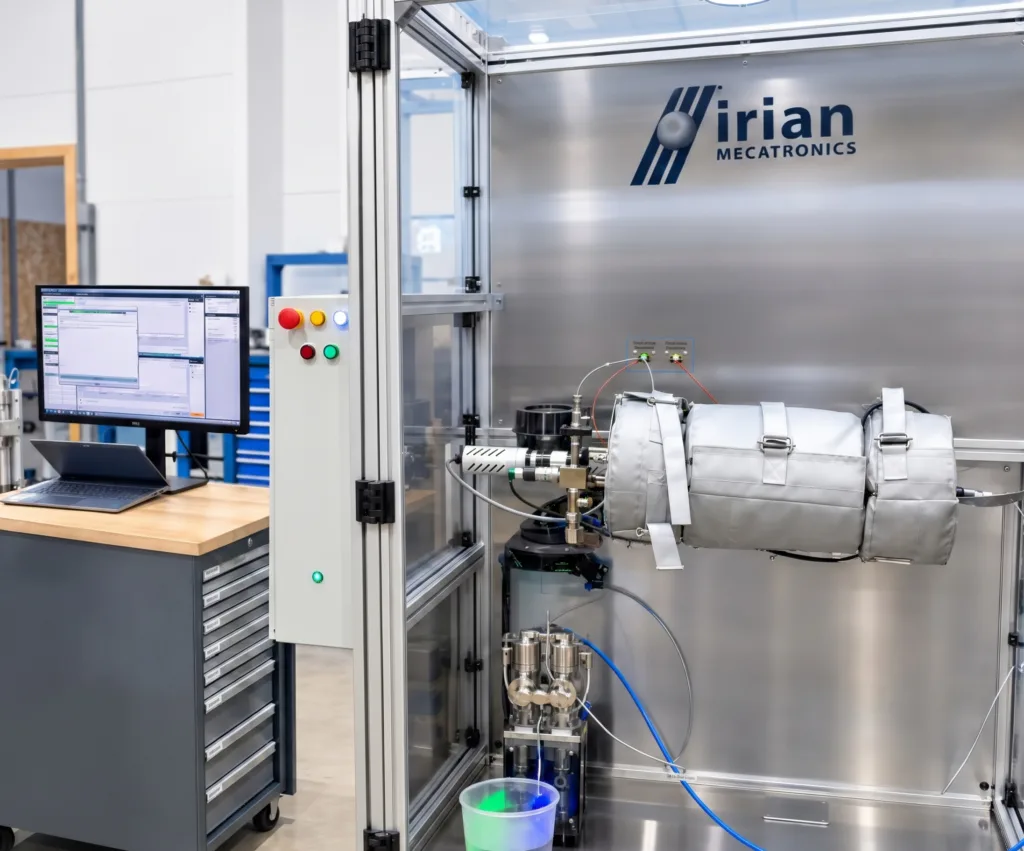

Pour un laboratoire de recherche publique en chimie des matériaux, IRIAN Mecatronics a conçu et fabriqué un réacteur rotatif haute pression destiné à la mécanochimie en milieu CO2 supercritique. Cet équipement sur mesure permet de réaliser des opérations de broyage par billes jusqu'à 250 bar et 100°C, en assurant une étanchéité parfaite en rotation continue.
01 — La question de recherche
Comment assurer l'étanchéité et la stabilité d'un réacteur de plusieurs litres en rotation, sous haute pression et à haute température ?
De nombreux procédés de synthèse ou de test en chimie, géosciences ou science des matériaux exigent une agitation vigoureuse pour assurer le transfert de matière entre phases ou pour apporter de l'énergie mécanique. Quand ces procédés doivent être menés sous haute pression et/ou haute température, la mise en rotation de l'ensemble du réacteur est souvent la solution la plus efficace, mais elle pose un défi technique majeur sur l'étanchéité de l'axe mobile.
Ce projet visait à réaliser des opérations de broyage par billes (ball milling) en milieu CO2 supercritique, à 250 bar et 100°C. Une telle opération est impossible avec des équipements standards : les broyeurs du commerce ne sont pas conçus pour tenir la pression, et les réacteurs haute pression sont généralement statiques, avec une agitation interne qui ne convient pas au principe du ball milling.
Le verrou technique était de maintenir une étanchéité dynamique parfaite sur un axe de rotation de grand diamètre, soumis à 250 bar et 100°C, tout en résistant à l'environnement chimique du CO2 supercritique et aux contraintes mécaniques de la rotation.
02 — Notre démarche
Conception d'un réacteur rotatif haute pression : les arbitrages clés
Pour atteindre les performances requises tout en garantissant une sécurité absolue, notre bureau d'études a résolu trois défis principaux : l'étanchéité dynamique en conditions extrêmes, l'instrumentation d'un corps tournant, et la gestion des limites physiques du système.
-
Garantir l'étanchéité dynamique à 250 bar
Le CO2 supercritique est un solvant agressif pour les polymères, et la combinaison de la pression et de la vitesse de rotation (400 tr/min) crée des contraintes extrêmes. Nous avons retenu un système d'étanchéité multi-barrières avec des matériaux spécifiques et des surfaces de contact durcies, écartant les solutions à joint unique. Le bénéfice est une sécurité totale et la capacité à mener des expériences de longue durée sans fuite.
-
Instrumenter et chauffer la cuve en rotation
Mesurer la pression et la température internes et alimenter un manteau chauffant sans câbles qui s'enrouleraient est un défi classique des systèmes rotatifs. La solution retenue est un collecteur électrique tournant (slip ring) qui assure une connexion fiable et continue. L'opérateur dispose ainsi d'un contrôle et d'une surveillance en temps réel des paramètres clés de la réaction, essentiels à la qualité des données et à la sécurité. Un principe similaire est utilisé dans nos réacteurs multi-modes pour la géochimie.
-
Sécuriser le fonctionnement aux limites physiques
Le produit Pression × Vitesse (PxV) a une limite physique au-delà de laquelle l'étanchéité n'est plus garantie. Plutôt qu'une simple alarme reposant sur l'opérateur, nous avons implémenté une sécurité active : l'automate de contrôle réduit automatiquement la vitesse si la pression augmente, pour toujours rester sous le seuil de sécurité. L'équipement est intrinsèquement sûr sur toute sa plage d'utilisation.
03 — Au-delà de ce projet
Votre procédé exige-t-il une agitation intense sous haute pression ?
Pharmacie / Chimie fine
Ce principe s'applique aux réactions d'hydrogénation en suspension (slurry) sous haute pression d'hydrogène. Le concept de réacteur rotatif, l'étanchéité dynamique et le système de contrôle resteraient, mais les matériaux devraient être certifiés compatibles H2 et l'ensemble nécessiterait une certification ATEX.
Géosciences
Pour étudier les interactions fluide-roche en conditions de gisement, un réacteur rotatif peut simuler des écoulements par force centrifuge. Le principe d'enceinte rotative étanche HPHT et de collecteur tournant serait conservé. Les matériaux seraient adaptés à des fluides plus corrosifs (H2S, saumures) et à des pressions et températures potentiellement plus élevées. Voir nos autres équipements pour les géosciences et l'étude du sous-sol.
Traitement des déchets
Les procédés d'oxydation en voie humide ou de liquéfaction hydrothermale de biomasse traitent des boues sous pression et température. Le concept de réacteur rotatif robuste est idéal pour gérer ces phases multiples. Les matériaux, le volume et les systèmes de chargement devraient être adaptés.
04 — Fiche technique
Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.
Afficher les caractéristiques · 250 bar · 2 L · Ambiante à 100 °C
| Pression d'utilisation | 250 bar |
|---|---|
| Volume interne | 2 L |
| Température d'utilisation | Ambiante à 100 °C |
| Vitesse de rotation maximale | 400 tr/min |
| Masse totale de la cellule | 19 kg |
| Masse totale (banc + cellule) | 120 kg |
| Dimensions hors-tout (L x P x H) | 1324 x 714 x 1935 mm |
| Positionnement de la cellule | Horizontal ou vertical, avec verrouillage |
IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.
Découvrir la sociétéIls nous font confiance
05 — FAQ
Questions fréquentes
Peut-on utiliser ce type de réacteur rotatif avec de l'hydrogène ou des fluides corrosifs ?
Oui, le principe de conception est adaptable. Pour une utilisation avec de l'hydrogène, le choix des matériaux est critique pour éviter la fragilisation, et l'ensemble de l'équipement (moteur, instrumentation, armoire) doit être conçu pour une utilisation en atmosphère explosive (certification ATEX). Pour les fluides corrosifs (acides, saumures, H2S), nous sélectionnons des alliages de nickel (Hastelloy, Inconel) ou du titane à la place de l'inox.
Est-il possible de concevoir un broyeur à billes pour des pressions supérieures à 250 bar ?
Oui, c'est techniquement envisageable. Le principal facteur limitant est le produit Pression × Vitesse (PxV) que le système d'étanchéité dynamique peut supporter. Pour une pression plus élevée, il peut être nécessaire de réduire la vitesse de rotation maximale, ou de concevoir un système d'étanchéité plus complexe, par exemple avec lubrification ou refroidissement. Chaque projet fait l'objet d'une étude de notre bureau d'études pour valider la solution la plus adaptée et la plus sûre, conformément à la DESP.
Ce principe de réacteur rotatif est-il applicable à des volumes plus importants ?
Oui, le concept peut être extrapolé pour des volumes plus importants, de type pilote semi-industriel. Les défis de conception changent d'échelle : la gestion du poids, les contraintes mécaniques sur l'arbre et les paliers, la puissance motrice nécessaire et les aspects de sécurité deviennent prépondérants. Notre bureau d'études intégré (mécanique, automatisme, instrumentation) a l'expérience de ces projets de scale-up.
Le réacteur peut-il intégrer des fonctions de prélèvement ou d'injection en cours de rotation ?
Oui, c'est une demande fréquente. L'ajout de piquages pour l'injection de réactifs ou le prélèvement d'échantillons en cours d'expérience est tout à fait possible. Cela nécessite d'intégrer un raccord tournant pour fluide, en plus du collecteur électrique. La complexité de l'étanchéité augmente, mais cela permet d'étendre considérablement les capacités expérimentales de l'équipement.
Votre procédé est limité par l'absence d'agitation efficace dans votre réacteur haute pression ?
Décrivez-nous votre contrainte, les conditions de pression, température et les fluides mis en jeu. Notre bureau d'études intégré analyse la faisabilité de votre projet et revient vers vous.
