Observer en 3D la déformation d'une roche sous contrainte : cellule d'essai transparente aux rayons X

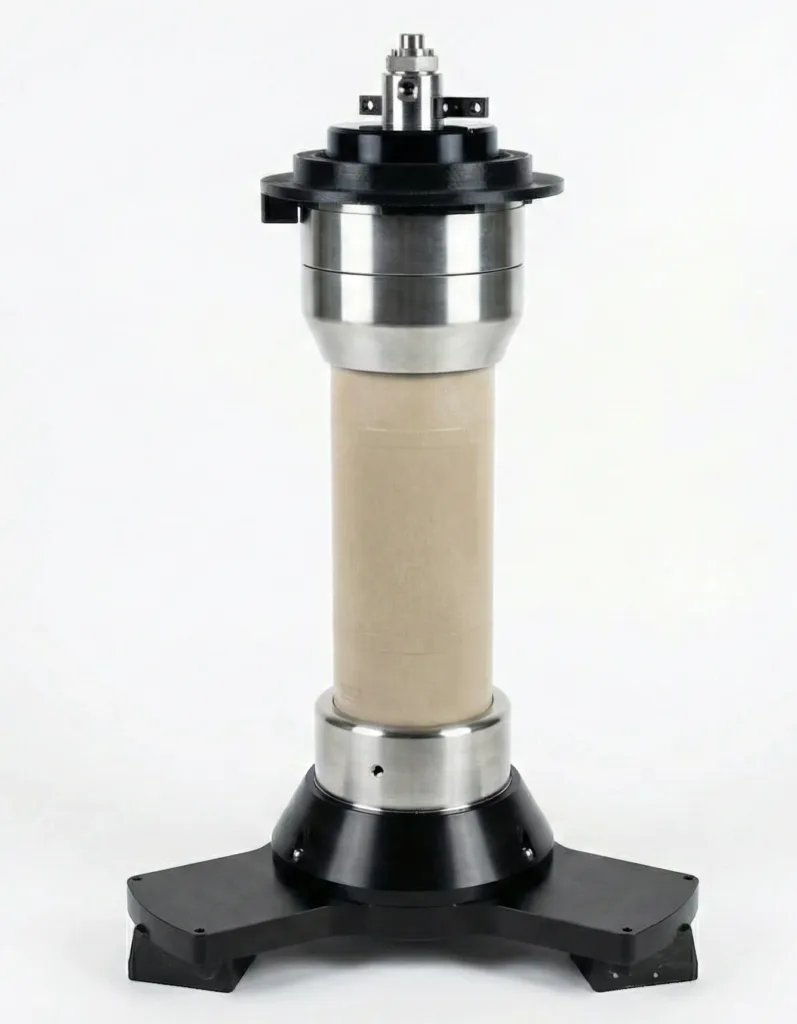

Pour un service géologique national français, IRIAN Mecatronics a conçu et fabriqué une cellule d'essai sur mesure permettant de visualiser en 3D et en temps réel la déformation interne d'échantillons de roche. L'équipement simule les conditions géologiques profondes (20 MPa, 150°C) tout en restant transparent aux rayons X pour une analyse par tomographie non-destructive.

Client: Un service géologique national français
Domaine: Géosciences
Technique: Tomographie 3D par rayons X in-situ

01 — La question de recherche

Comment observer la microstructure 3D d'un matériau sous contrainte, sans le détruire ?

Caractériser le comportement des matériaux sous contraintes thermo-mécaniques implique souvent de multiplier les essais destructifs pour reconstruire a posteriori une séquence d'événements. L'idéal serait d'observer les phénomènes (micro-fissuration, circulation de fluides) en continu, au cœur de l'échantillon, pendant que les conditions sont appliquées. C'est l'objectif de l'imagerie 3D in-situ, une approche qui ouvre de nouvelles perspectives pour la recherche en géosciences et étude du sous-sol.

Dans ce projet, le besoin était de visualiser les déformations internes d'une roche soumise à la pression et à la température des réservoirs géologiques profonds, via une tomographie à rayons X. Les équipements standards se heurtent ici à une contradiction physique : les cellules métalliques capables de tenir la pression et la température sont par nature opaques aux rayons X, ce qui rend l'observation directe impossible.

Concevoir une enceinte capable de contenir une pression et une température élevées tout en étant suffisamment transparente aux rayons X pour permettre une analyse tomographique 3D de l'échantillon qu'elle contient.

02 — Notre démarche

Notre démarche de conception

Pour lever ce verrou, notre bureau d'études (mécanique, instrumentation, automatisme) a résolu quatre défis techniques interdépendants, de la sélection des matériaux à l'intégration des capteurs.

Concilier résistance mécanique et transparence aux rayons X

La difficulté était de trouver un matériau résistant à 20 MPa et 150°C tout en étant quasi-transparent aux rayons X, deux propriétés habituellement antagonistes. Nous avons retenu un corps de cellule en matériau composite, qui allie la résistance de fibres haute performance à la faible atténuation X d'une matrice polymère. L'utilisateur obtient ainsi des images 3D de haute qualité sans interrompre l'essai.
Maximiser la fenêtre d'observation sans compromis mécanique

Les embases et pistons métalliques devaient intégrer circuits fluides et chauffage, mais leur masse pouvait créer une ombre sur l'image. Le principe a été d'utiliser un alliage à haute résistance spécifique pour minimiser leur volume. Contrairement à des aciers standards, cette solution maximise la zone de l'échantillon visible par le tomographe, permettant une analyse plus complète.
Instrumenter l'échantillon sans fuite ni artefact d'image

Faire passer les câbles des capteurs (pression de pore, température) à travers la paroi sous 20 MPa sans fuite ni artefact métallique sur l'image était un enjeu critique. Nous avons développé des traversées de cloison étanches sur mesure, conçues pour une signature radiographique minimale. L'utilisateur peut ainsi corréler des mesures physiques fiables à l'imagerie 3D en temps réel.
Chauffer l'échantillon de manière homogène et compacte

Il fallait atteindre 150°C de façon homogène dans un volume restreint, sans gêner la rotation à 360° de l'équipement. Plutôt qu'un chauffage externe à forte inertie, nous avons intégré les sources de chaleur directement dans les pièces métalliques au contact de l'échantillon. L'utilisateur bénéficie d'une montée en température rapide et d'un contrôle précis, garantissant la validité des conditions d'essai.

03 — Le résultat

Ce que cet équipement a rendu possible

L'équipement permet de corréler directement les propriétés mécaniques d'un matériau avec les évolutions de sa microstructure 3D, ouvrant de nouvelles perspectives pour la recherche en géosciences.

Votre projet ressemble à celui-ci ?

Science des matériaux (aéronautique, automobile)

Le défi commun est d'étudier in-situ la formation de micro-fissures dans un composite ou un alliage sous contrainte. Le principe d'une enceinte transparente aux rayons X, le contrôle de la pression et de la température, et l'analyse 3D non-destructive resteraient identiques.

Énergie (stockage hydrogène, batteries, CCUS)

L'enjeu est de visualiser les changements de phase ou le gonflement de matériaux de stockage durant des cycles sous pression et température. La nécessité de contenir un gaz, de contrôler la température et de réaliser une imagerie 3D en fonctionnement, comme pour nos réacteurs CCUS sur mesure, est un besoin partagé.

Biomédical / Ingénierie tissulaire

Il s'agit ici d'observer la croissance d'un tissu de synthèse ou la dégradation d'un implant dans un bioréacteur simulant des conditions physiologiques. L'analyse 3D non-destructive au fil du temps, le contrôle de la température et la gestion des fluides sont des principes directement transposables.

04 — Fiche technique

Les valeurs de ce projet. Chaque équipement étant conçu sur mesure, elles s’adaptent à votre cahier des charges.

Afficher les caractéristiques · Jusqu'à 20 MPa (200 bar), hydrostatique · Jusqu'à 150°C · Tomographie 3D par rayons X in-situ

Caractéristiques techniques — Observer en 3D la déformation d'une roche sous contrainte : cellule d'essai transparente aux rayons X
Pression de confinement	Jusqu'à 20 MPa (200 bar), hydrostatique
Température de l'échantillon	Jusqu'à 150°C
Technique d'analyse compatible	Tomographie 3D par rayons X in-situ
Instrumentation interne	Capteurs de pression de pore et de température au plus près de l'échantillon

IRIAN Mecatronics conçoit et fabrique des équipements haute pression et haute température sur mesure pour les laboratoires de recherche, les centres techniques et les industriels.

Découvrir la société

Ils nous font confiance

05 — FAQ

Questions fréquentes

Peut-on utiliser cette cellule de tomographie avec des fluides corrosifs comme l'H2S ou la saumure ?

Oui, le principe de conception est tout à fait adaptable aux fluides corrosifs. La principale modification concernerait le choix des matériaux pour toutes les pièces en contact avec les fluides (pistons, circuits, capteurs). Nous sélectionnerions des alliages spécifiques comme le Hastelloy ou l'Inconel, comme nous le faisons pour nos réacteurs de corrosion. Le corps composite possède déjà une excellente résistance chimique. La démarche reste identique : analyse des contraintes, sélection des matériaux et qualification.

Est-il possible de concevoir une cellule transparente aux rayons X pour des pressions bien plus élevées, au-delà de 100 MPa ?

Atteindre de très hautes pressions tout en conservant une large fenêtre de visibilité est un défi majeur. L'approche avec un corps entièrement composite a des limites. Pour des pressions de l'ordre de 100 MPa (1000 bar) et plus, une autre conception serait étudiée : une cellule métallique haute résistance (acier, titane) équipée de fenêtres dédiées en matériaux très durs et transparents aux rayons X (diamant, saphir). Le choix est un arbitrage entre la pression maximale, la taille de la zone d'observation et le budget.

Notre tomographe a un espace de travail très limité. Comment garantir l'intégration de l'équipement ?

L'intégration dans un environnement existant est une contrainte que nous gérons à chaque projet. Notre bureau d'études travaille à partir des plans et modèles 3D de votre tomographe pour concevoir un équipement sur mesure qui respecte scrupuleusement l'espace disponible, les interfaces de montage et les débattements nécessaires à la rotation. Le choix de matériaux à haute résistance spécifique, comme sur ce projet, contribue directement à la compacité de l'ensemble.

L'équipement peut-il appliquer d'autres contraintes mécaniques, comme un essai triaxial, pendant la tomographie ?

Oui, le principe d'une cellule transparente aux rayons X peut être étendu pour intégrer des chargements mécaniques complexes. Nous pouvons concevoir des versions permettant d'appliquer une contrainte déviatorique pour réaliser un essai triaxial HPHT complet sous observation tomographique. Cela implique une conception spécifique des pistons et du système de mise en charge, mais la philosophie de base (confinement, contrôle P/T, visibilité X) reste la même.
